17

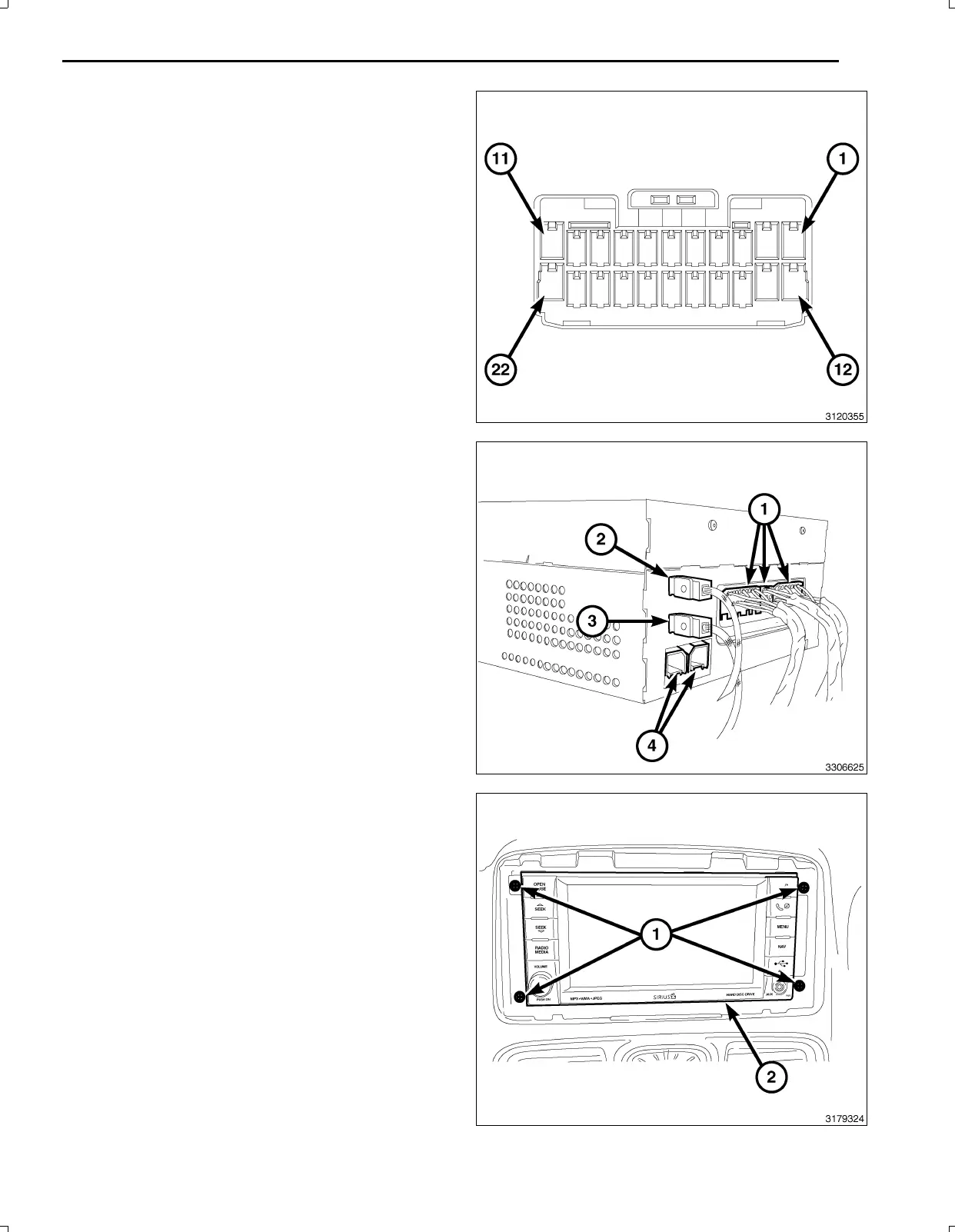

REMARQUE:Ilpourraitdéjàyavoirunconnecteurà
22brochespourlaradio.Utiliserleconnecteurexis
tantetjeterceluifournidanslatrousse.
76.Repousserlalanguettedeverrouillageduconnecteur
defaisceauderadio.
77.Insérerlesfilsdufaisceaudecâblagedelacaméra
dansleconnecteurdefaisceaudelaradiodela
manièresuivante:
a.Fildusignal(VEF/BR)cavité3
b.Filderetour(VEF/OR)cavité4
c.Câbledegarde(VEF/BLA)cavité5
78.Positionnerl'autoradioautableaudebord.
79.Brancherl'antenneAM/FM(2).
80.Brancherleconnecteurélectrique(1).
81.Brancherl'antennesatellite/denavigation(3).
82.Siinclusdansl'équipement,brancherlesconnecteurs
USB(4).
83.Poserlesfixationsdemontage(1)deradio(2).
Jun30,2011K6861197
