20

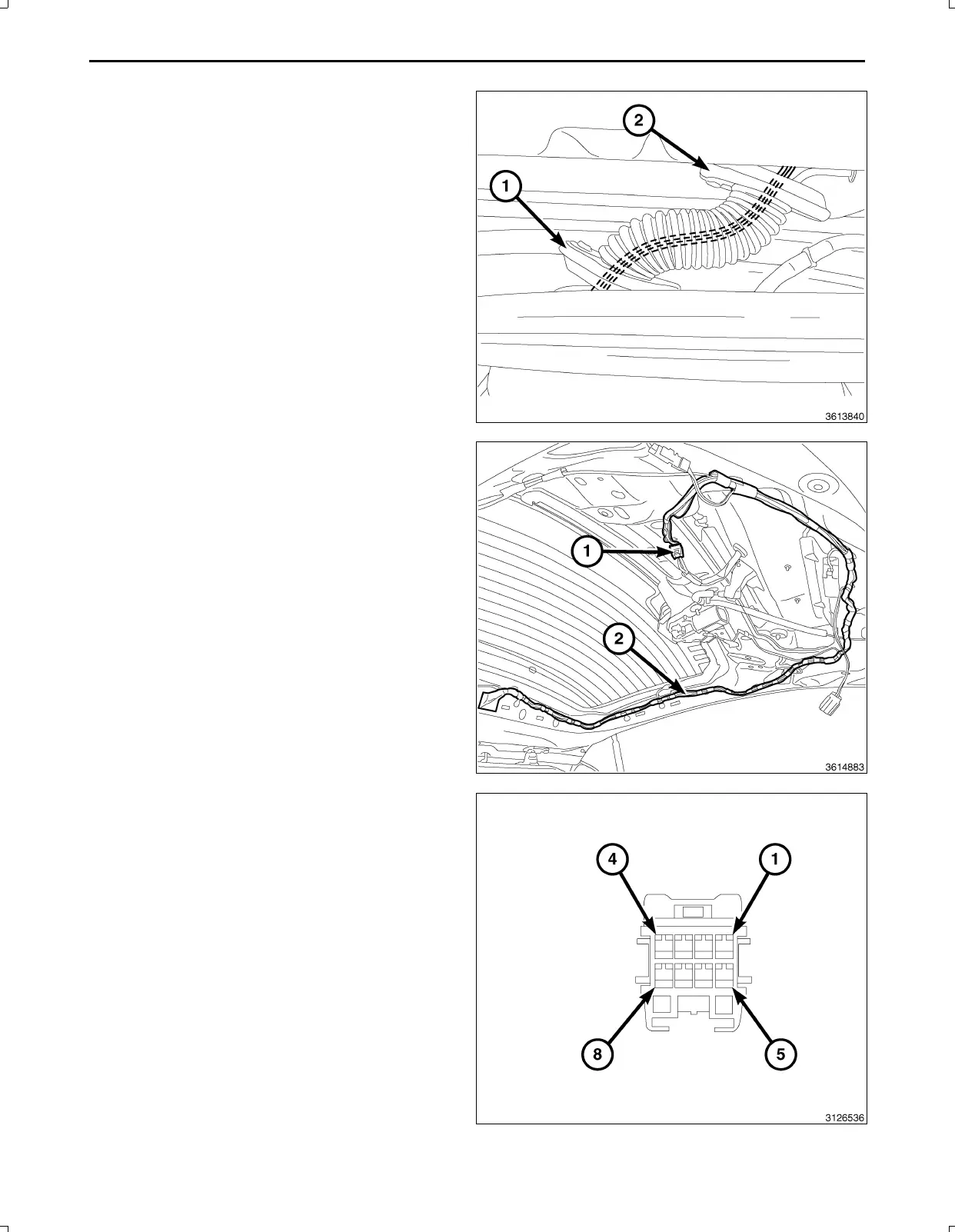

91.Séparerlesoeilletssupérieuretinférieur(1,2)des
orificesdecarrosserie.
92.Acheminerlefaisceaudecâblagedecaméraàtravers
lesdeuxoeillets.Unefoislefaisceaudefilspassé,
placerlesoeilletsàleuremplacementoriginalrespec
tif.
93.Acheminerlefaisceaudecâblagedelacaméra(2)le
longdufaisceauexistantetattacheravecdesbandes
deserrage.
94.Installerleconnecteur(1)commeillustrédansles
prochainesétapes.
95.Dégagerlalanguettedeblocageduconnecteurdu
connecteurdelacaméraderecul.
96.Insérerlescâblesdufaisceaudelacaméraderecul
dansleconnecteurdelacaméradereculdelafaçon
suivante:
a.Câbled'alimentationd'allumagede12V(ROS/
JA)2
b.Filderetourdesignalisation(VEF/OR)cavité3
c.Fildusignal(VEF/BR)cavité4
d.Câbledegarde(VEF/BLA)cavité7
e.Fildemasse(BK)cavité8
Jun30,2011K6861197
