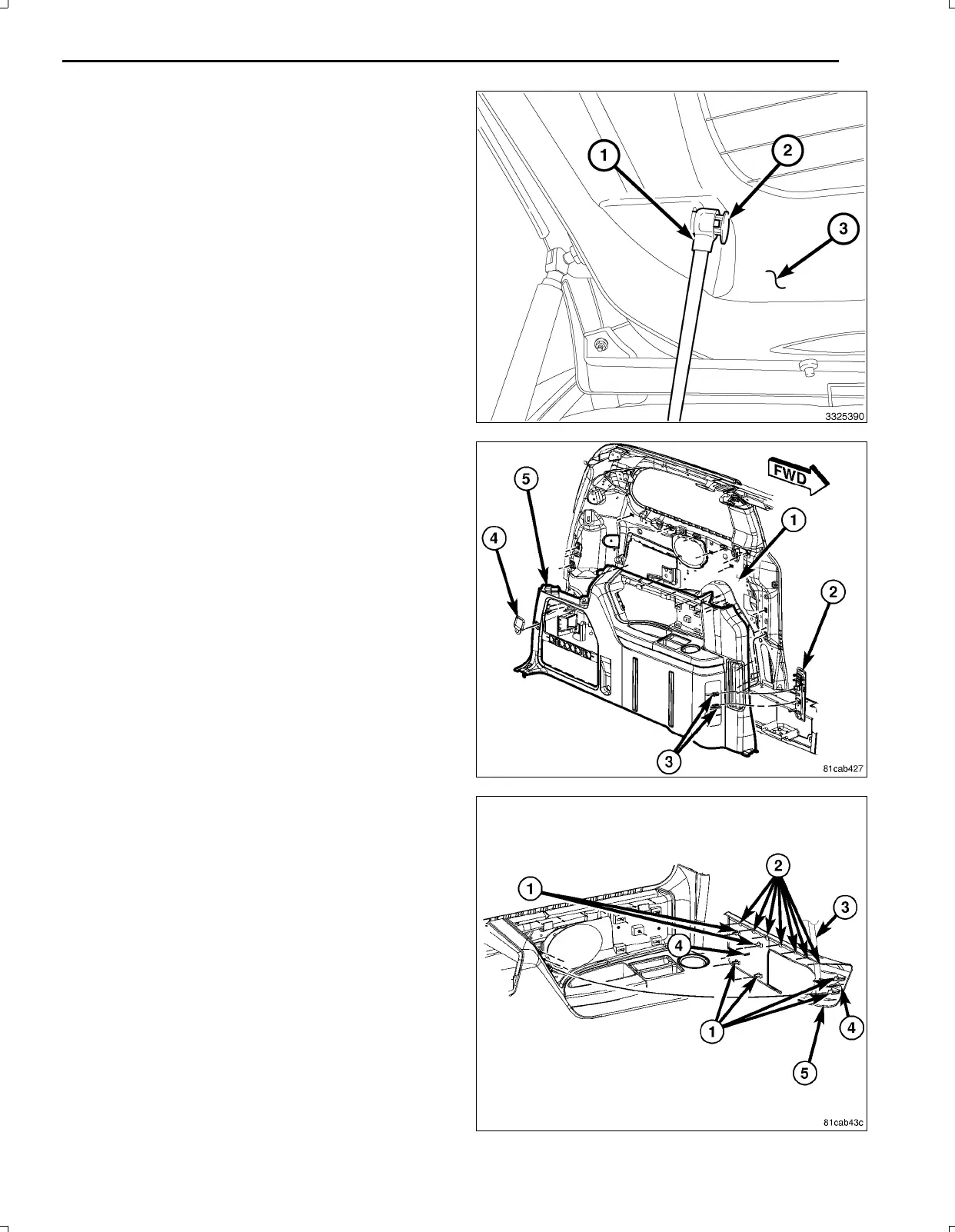

109.Siéquipé,installerl'emboutdetigedeliaison(1)sur
lehayonenpoussantlatigedeliaison(1)surlehayon
(3).
110.Installerledispositifderetenueenplastique(2)au
mécanismedeverrouillagepourlatêtedelatigede
liaisondehayonàcommandeélectrique(1).
111.Placerlepanneaudegarnissagedecustodegauche
(5)surlevéhicule.
112.Brancherlesconnecteursdefaisceaudecâblage
(2)delaprised'alimentationauxiliaireetdel'onduleur
électrique(3)(lecaséchéant).
113.Alignerlepanneaudegarnissagesurlesfentesde
retenuesurlepanneaudecustodeintérieur(1)etl'en
foncerfermementenplace.
114.Poserlessixvisdefixationdupanneaudecustode.
115.Poserleboulond'ancragedelaboucletournante
supérieuredelatroisièmerangée.
116.Installerl'ancrageinférieur(4)decourroiedecein
turedesécuritédesiègedetroisièmerangée.
117.Mettreenpositionlatraversepivotdepanneaude
custode(5)danslevéhiculeetglisserlaceinturede
sécuritéarrière(3)danslafente.
118.Alignerleslanguettesdelocalisation(4)avecles
trousdanslepanneaudegarnissagedecustode
gauche.
119.Engageravecprécautionleslanguettesderetenue
supérieures(2)detraversepivotdepanneaude
custodeenlesinsérantdanslepanneaudecustode
gaucheetenpivotantlerebordinférieurdela
traverseverslagarnituredecustodegauche.
120.Pousserlatraversepivotdepanneaudecustode
danslepanneaudegarnissagedecustodegauche
jusqu'àcequelesagrafesderetenue(1)soient
pleinementappuyées.
