20

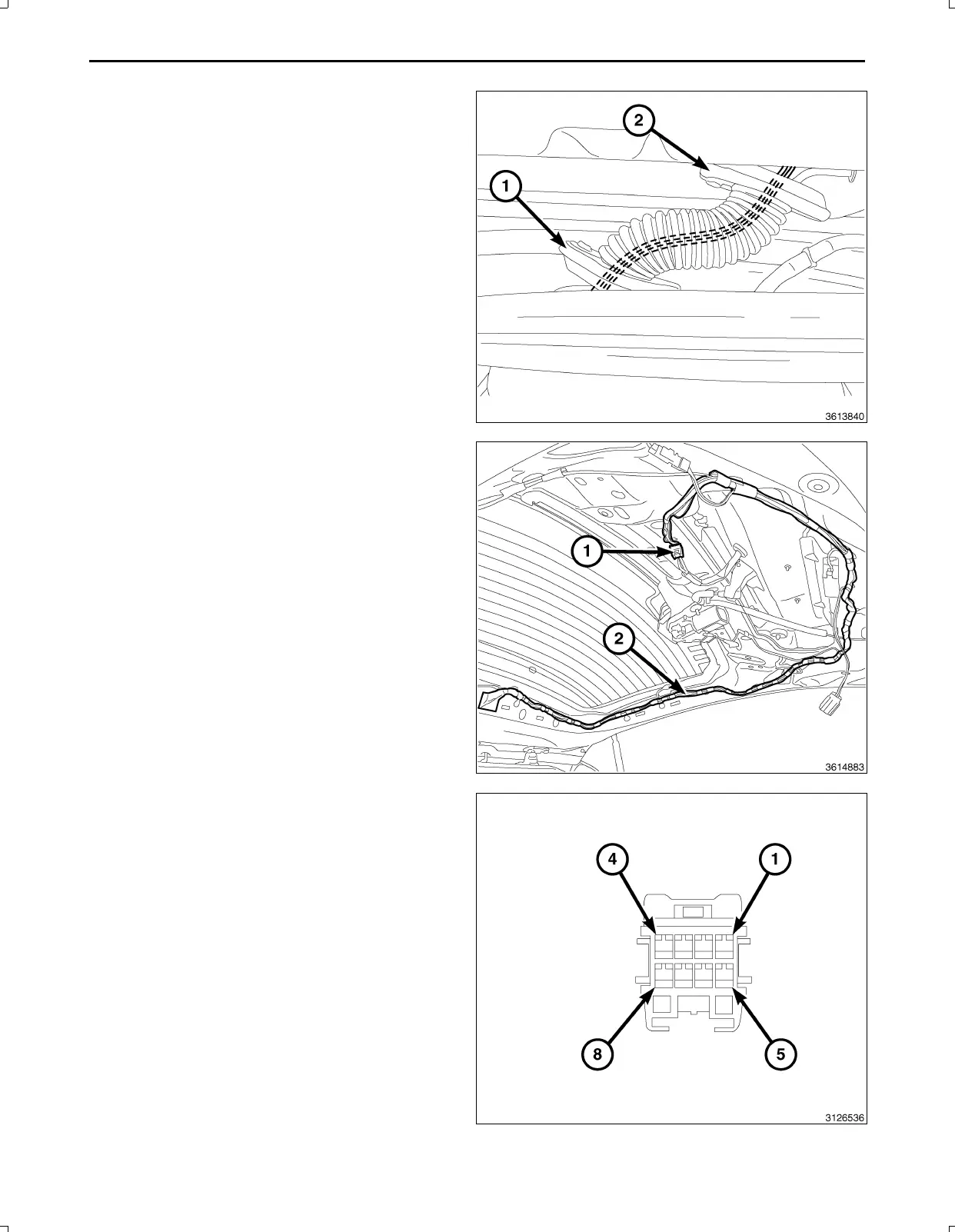

91.Separelasarandelassuperioreseinferiores(1,2)de
losorificiosdelacarrocería.
92.Paseelmazodecablesdelacámaraporambasaran
delas.Unavezrealizadoesteprocedimiento,encaje
lasarandelasensusubicacionesoriginales.
93.Paseelmazodecablesdelacámaratrasera(2)por
elmazodecablesexistenteyfíjeloconcorreasdesu
jeción.
94.Monteelconector(1)talycomoseindicaenlossigu
ientespasos.
95.Retirelalengüetadebloqueodelterminaldelconec
tordelconectordelacámarademarchaatrás.
96.Introduzcaloscablesdelmazodelacámarademar
chaatrásenelconectordelacámarademarchaatrás
delasiguienteforma:
a.Cabledealimentacióndeencendido(PK/YL)de
12V:cavidad2
b.Cabledeseñalderetorno(DG/OR):cavidad3
c.Cabledelaseñal(DG/BR):cavidad4
d.Cableblindado(DG/WT):cavidad7
e.Cabledemasa(BK)cavidad8
Jun30,2011K6861197
