23

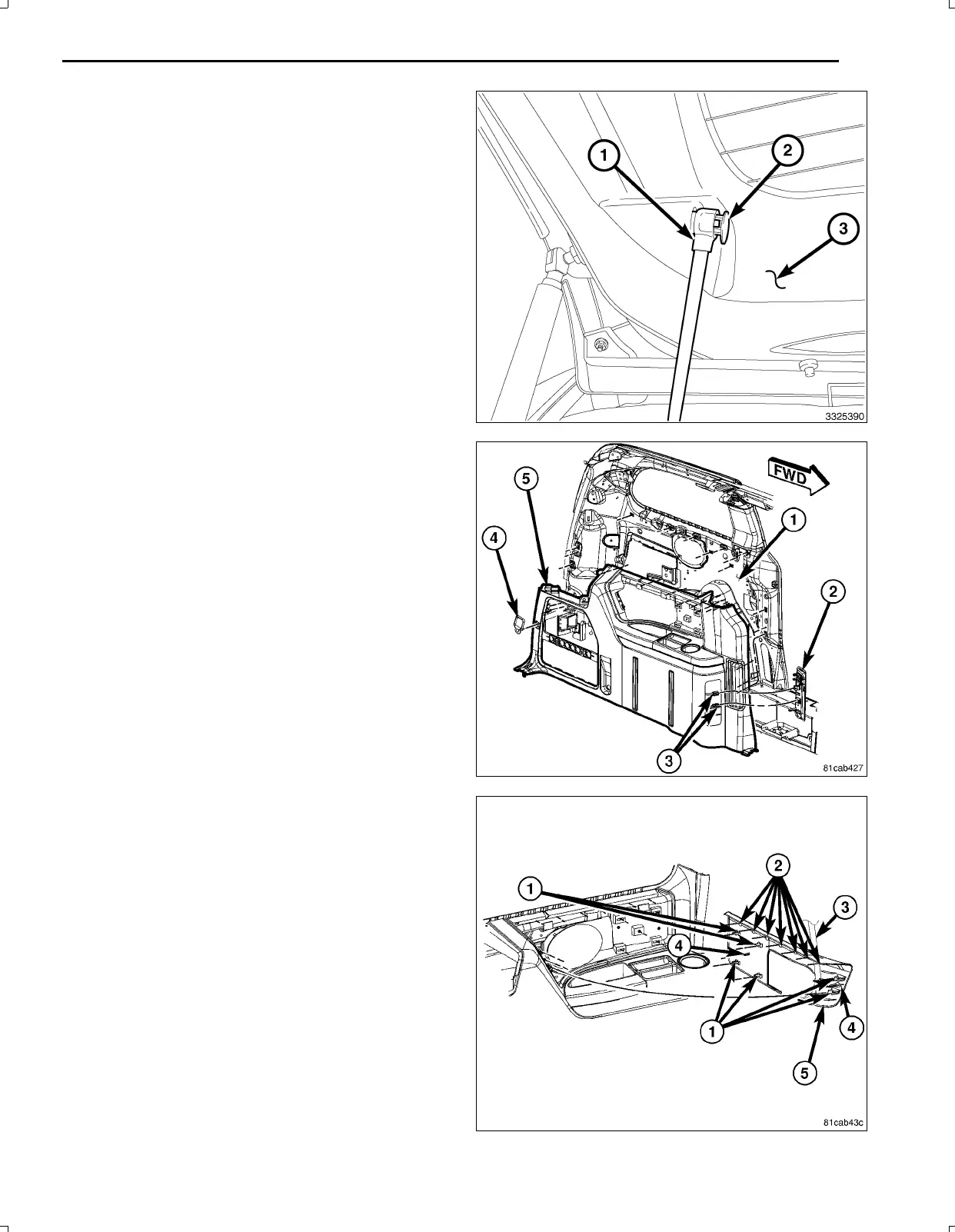

109.Monteelextremodelavarilladeconexión(1)enla
compuertalevadizaempujandolavarilladeconexión
(1)enlacompuertalevadiza(3),segúnversiones.
110.Monteelretenedordeplástico(2)enelmecanismo
debloqueodelcabezaldelavarilladeconexióndela
compuertalevadizaautomática(1).
111.Posicioneelpaneltapizadodelcuartoizquierdo(5)
enelvehículo.
112.Conectelosconectores(2)delmazodecableado
delatomadecorrienteauxiliarydelinversorde
alimentación(3)(siestáequipado).
113.Alineeelpaneltapizadosobrelasranurasdereten
cióndelpaneldelcuartointerior(1)einsértelocon
firmezaensulugarcorrespondiente.
114.Instalelosseistornillosderetencióndeltapizadodel
cuarto.
115.Instaleelpernosuperiordeanclajedeldispositivode
doblezdelatercerafila.
116.Monteelanclajeinferiordelacorreadelcinturónde
seguridaddelasientodelatercerafila.(4).
117.Posicioneelrefuerzodeltapizadodelcuarto(5)enel
vehículoydesliceelcinturóndeseguridaddelasiento
trasero(3)enlaranura.
118.Alineelaslengüetasdeposición(4)conlosorificios
delpaneltapizadodelcuartoizquierdo.
119.Acopleconcuidadolaslengüetasderetenciónsupe
rioresdelrefuerzodetapizadodelcuarto(2)insertán
dolasenelpaneltapizadodelcuartoizquierdoydi
rigiendoelbordeinferiordelrefuerzohaciaeltapizado
delcuartoizquierdo.
120.Empujeelrefuerzodelembellecedorenelpanelde
revestimientolateralhastaquelosclipsdesujeción
(1)encajenporcompleto.
Jun30,2011K6861197
