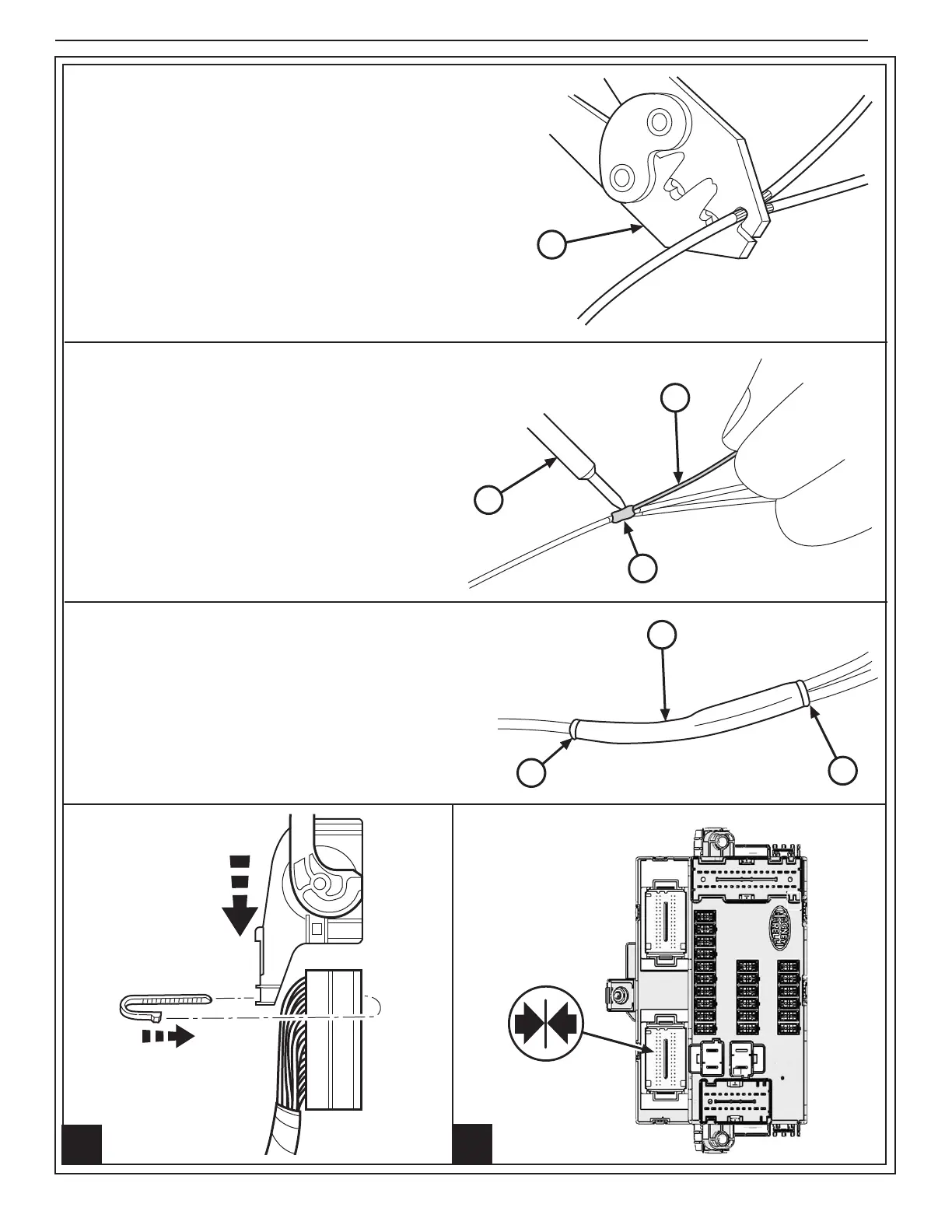

4. Using a crimping tool (1) (MOPAR Part Number 05019912AA,
Miller Special Tool Number or equivalent) crimp the splice
band and wires together securely.
L'utilisation d'un outil de sertissage (1) (Référence MOPAR 05019912AA,
Miller spécial Nombre d'outils ou équivalent) sertir le raccord
bande et fils ensemble en toute sécurité.
Usando una herramienta de engaste (1) (MOPAR Número de pieza 05019912AA,
Miller Especial Número Tool o equivalente) aplaste el empalme
banda y cables juntos de forma segura.
CAUTION: Never use acid core solder for electrical wiring repairs.
ATTENTION: Ne jamais utiliser noyau soudure acide pour
les réparations de câblage électrique.
PRECAUCIÓN: Nunca utilice soldadura con núcleo ácido de fuego para las
reparaciones de cableado eléctrico.
1
5. Using Rosin Core type solder (1) only and a suitable soldering iron (2),
solder the wire and splice band connection (3) together.
Utilisation de base de colophane soudure (1) et un fer à souder
approprié (2), souder le fil de connexion et d'épissage bande (3) ensemble.
El uso de colofonia core soldadura (1) y un soldador adecuado (2),
soldar la conexión de banda y alambre de empalme (3) juntos.
6. Center the heat shrink tubing (1) over the splice joint repair and heat using
a suitable heat gun. Heat the joint until the tubing is tightly sealed and
sealant (2) begins to ooze out of both ends of the tubing.
Centrez le tube thermorétrécissable (2) sur le joint du métal dapport et
chauffez-le au moyen dun pistolet thermique. Chauffez le joint
jusquà ce que le tube soit bien scellé et que le mastic (1) sorte
des deux extrémités du tube.
Centre el tubo termoretráctil (2) sobre la unión de la
soldadura y aplique calor con una pistola de calor.
Caliente la unión hasta que el tubo esté bien sellado
y salga (1) sellador de ambos extremos del tubo.
3
1
2
1
2
2
