Movement C5 INDOOR CYCLE - Page 97

18
LISTA DE PIEZAS
DESCRIPCIÓN
1 -Tornillo Cab. Cil
Hex. Int. - M8X50
2x
CTD.
DESCRIPCIÓN
2 - Arandela de Presión
4x
CTD.
DESCRIPCIÓN
A - Base trasera
HERRAMIENTAS
Llave Allen °6
100%

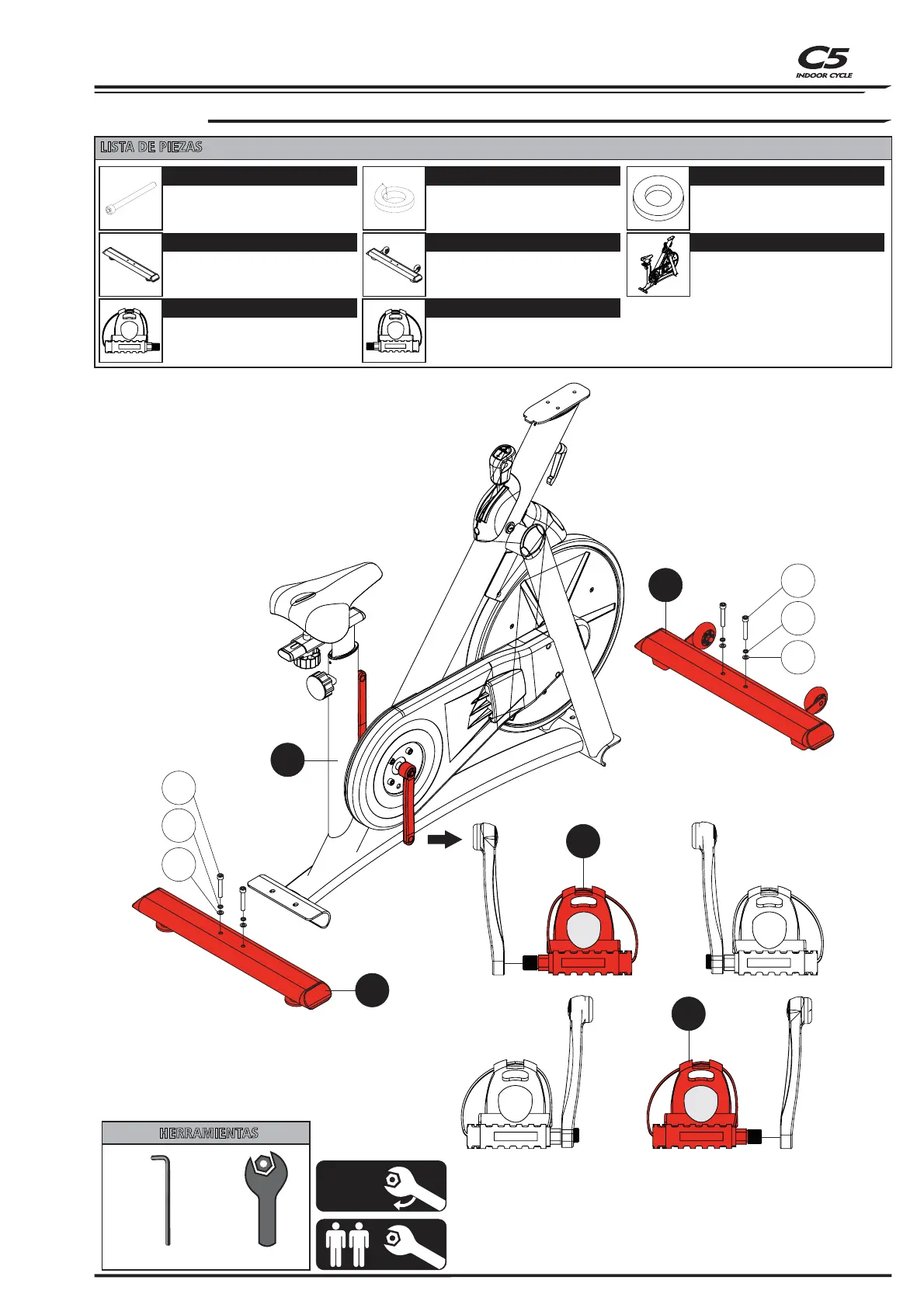

MONTAJE DEL EQUIPO
PASO 1
DESCRIPCIÓN
3 - Arandela lisa
4x
CTD.
DESCRIPCIÓN
C - Chasis
DESCRIPCIÓN
B - Base delantera
1
2
3
1
2
3
DESCRIPCIÓN
D1 - Pedal izquierdo
DESCRIPCIÓN
D2 - Pedal derecho
B
A
D2
D1
Llave !ja
C
