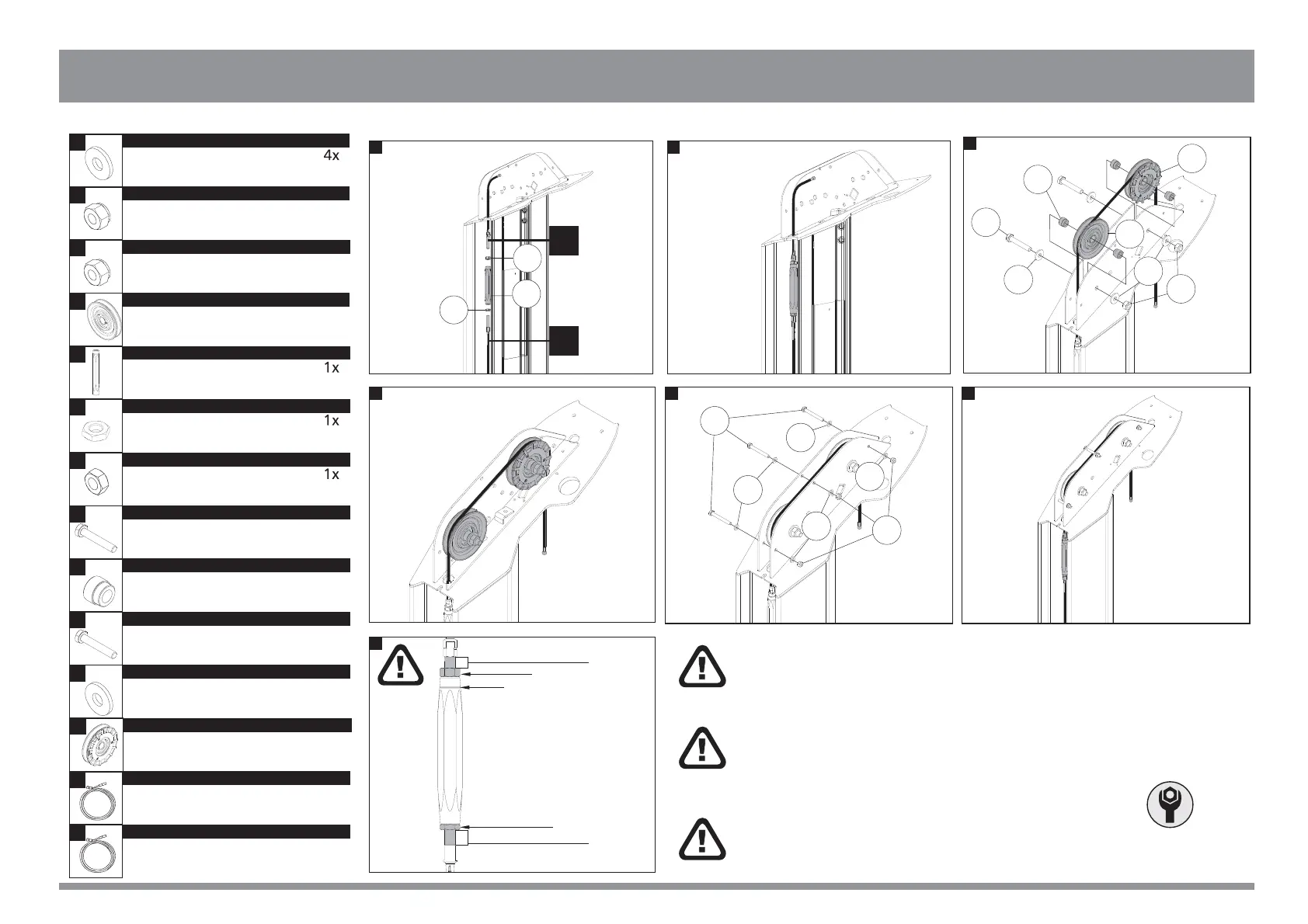

PASSO 8 - PASSAGEM DO CABO DE AÇO - PLUS (OPCIONAL)
MONTAGEM - TORRE
4
A POSIÇÃO CORRETA DE MONTAGEM
DO TENSIONADOR DO CABO (24), É
INDICADA ATRAVÉS DO FRISO LOCALZIADO
NA SUA EXTREMIDADE. O FRISO DEVE
ESTAR VOLTADO PARA CIMA
OS CABOS DEVEM SER REGULADOS
CONFORME DESCRITO NESTE MANUAL
E VERIFICADOS DIARIAMENTE PARA QUE
NÃO ESCAPE DO TENSIONADOR,
EVITANDO ASSIM POSSÍVEIS ACIDENTES
COM O USUÁRIO.
Distância Máxima 2,5 cm
Friso
Distância Máxima 2,5 cm
Porca perfil baixo
Contra porca
8
Ferramentas
Chave fixa 17 mm
chave fixa 10 mm
23
29
NOME Qtd
Porca Sext. rosca esquerda
M8
Porca Sext. perfil baixo
M8
37
NOME Qtd
Parafuso Cab. Sextavado
M10X60
2x
38
NOME Qtd
Bucha 4x
2
15
36
1x
10
Qtd
Qtd
Qtd
Arruela lisa
M10
Porca Sext. Inserto Nylon
M10
Roldana
Qtd
NOME
NOME
NOME
NOME
NOME
39
NOME Qtd
Parafuso Cab. Sextavado
M6X50
3x
40
NOME Qtd
Arruela lisa
M6
6x
8
NOME Qtd
Porca Sext. Inserto Nylon
M6
2x
Cabo de aço
(maior)
Cabo de aço
(menor)
Qtd
L
M
3
NOME
NOME
Tensionador do cabo
1x
41
Roldana com Encoder
Qtd
NOME
N
15
36
29
39
40
40
40
40
8
1
2
5 6
F
37
38
41
2
2
3
3
10
AO MONTAR A POLIA COM ENCODER
TOMAR CUIDADO COM OS COMPONENTES
ELETRÔNICOS PRÓXIMOS.
