Movement EDGE - Page 26

CUIDADO PARA NÃO
DANIFICAR AS BUCHAS
PLÁSTICAS DO
TOP PLATE!
Haste
NOME

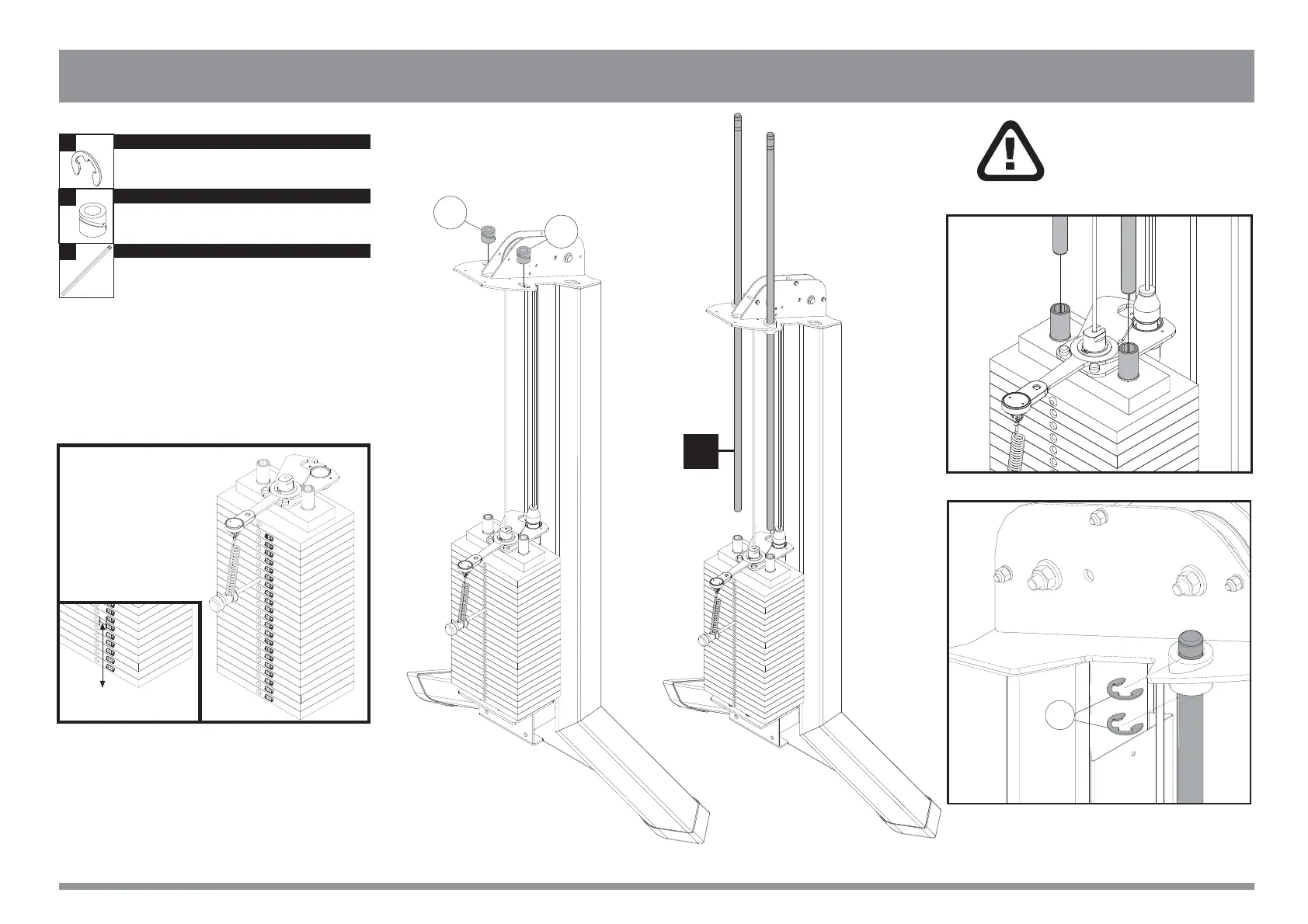

PASSO 11 - MONTAGEM DAS HASTES
Anel de retenção
NOME Qtd
4x
16
16
N
Figura 11-1
Figura 11-2
26
MONTAGEM
Manter distancia
entre o furo e o adesivo
de 10 mm
Adesivação dos pesos
N
49
49
Guia da haste
NOME
Qtd
2x
49
