Movement EDGE - Page 28

MONTAGEM

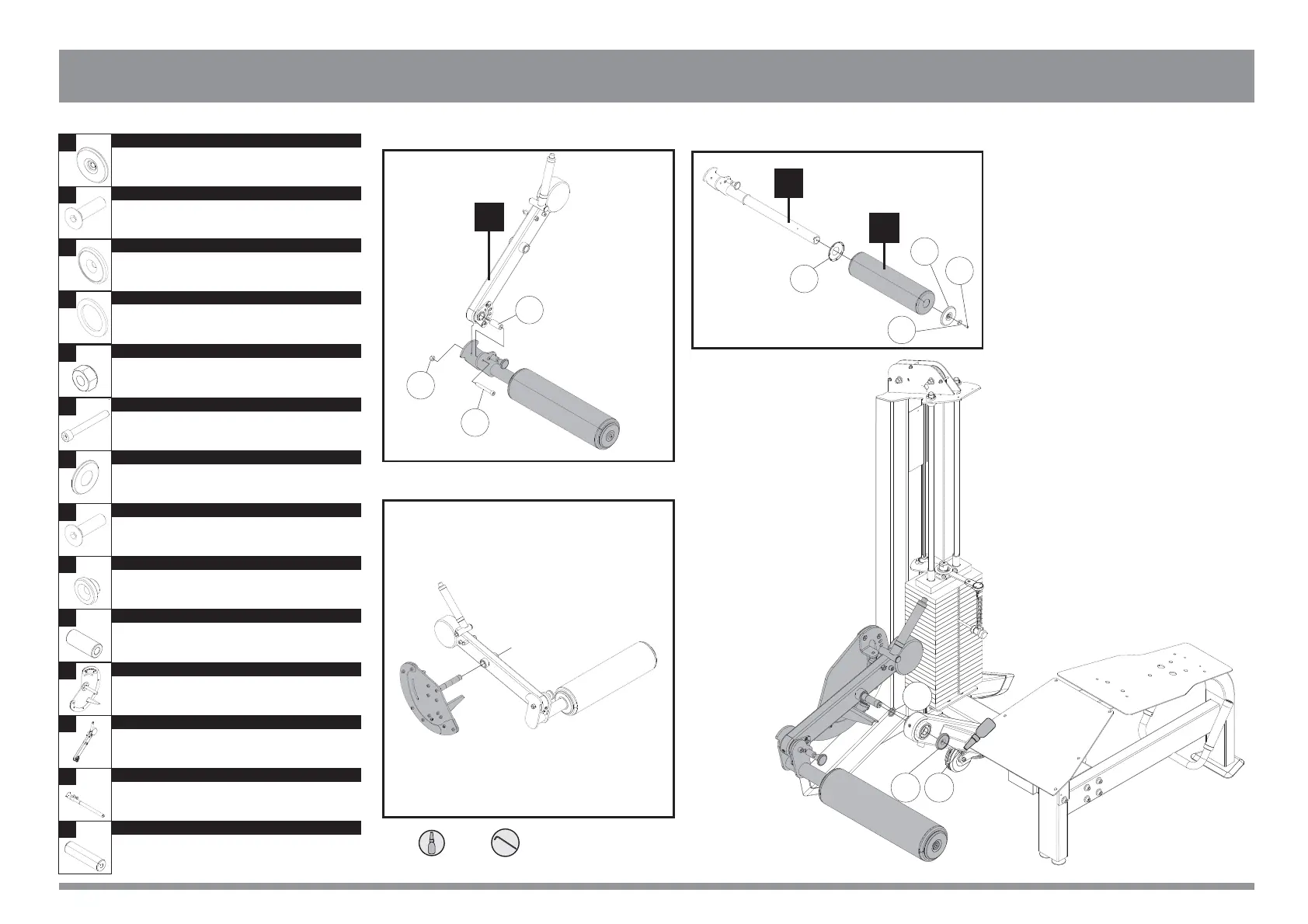

PASSO 13 - MONTAGEM DO CAME E DO APOIO DA PERNA
28
Tampão
NOME
Parafuso Cab. Chat. Sext. Int
M10X20
NOME Qtd
1x
21
Came
NOME
Braço
NOME
22
Figura 14-3
Qtd
1x
Q
Q1
Arruela de encosto
NOME
30
Qtd
1x
Figura 14-2
Parafuso Cab. Sext. Interno
M12X90
NOME Qtd
1x
51
Porca Sextavada Inset. Nylon
M12
NOME Qtd
1x
50
Apoio da perna
NOME
Q2
Figura 14-1
Capa da roldana
NOME Qtd
2x
9
Parafuso Cab. Chat. Sext. Int
M8X20
NOME Qtd
1x
53
Bucha
NOME Qtd
1x
57
Estofado da perna
NOME
Q3
52
Protetor do rolo
NOME Qtd
1x
52
Q3
9
53
57
Q2
21
22
30
Adesivo Trava Rosca
Torque médio
Allen 6 mm
Ferramentas
51
50
Q1
58
Eixo
NOME Qtd
1x
58
