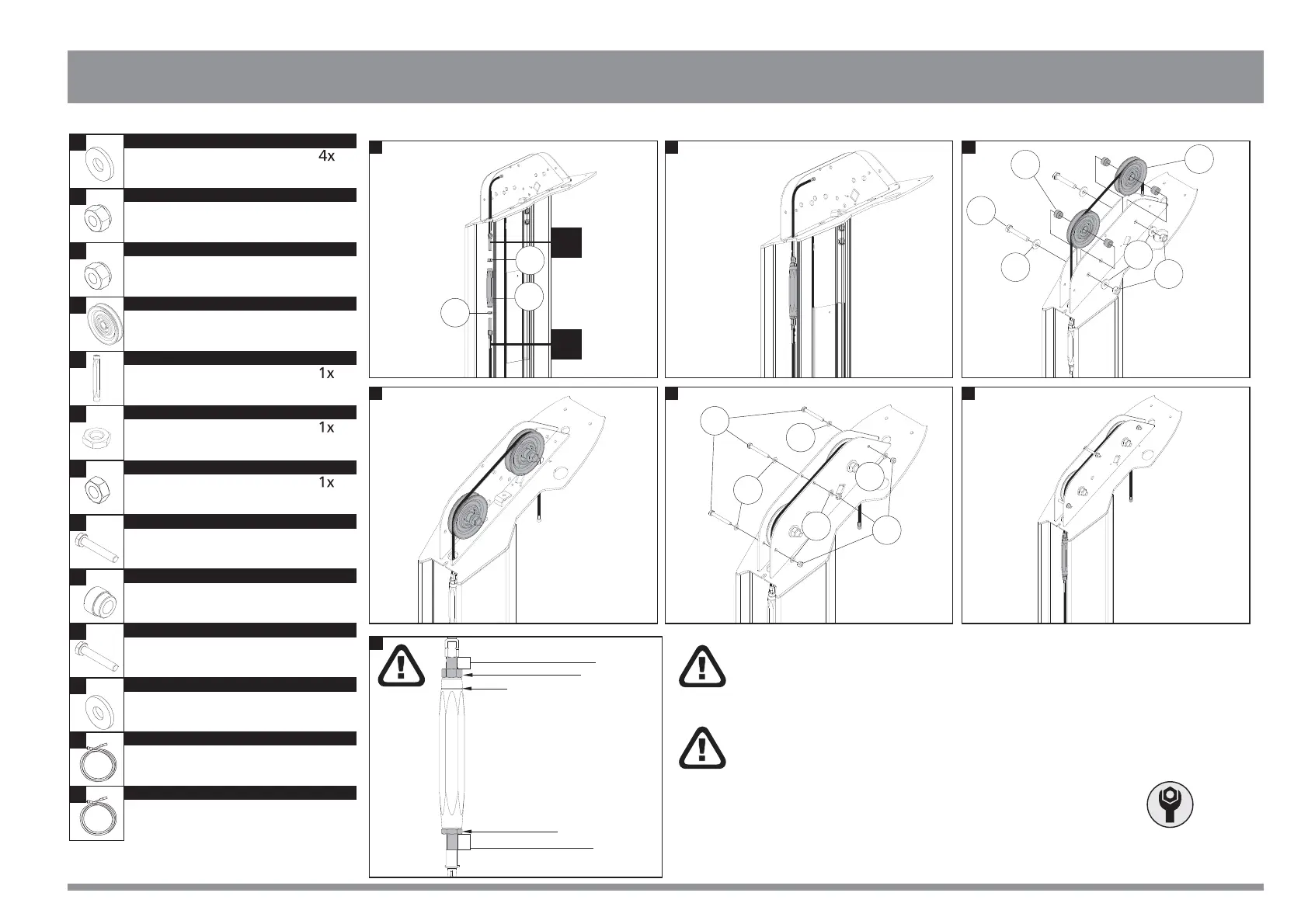

PASO 8 - PASSAGEM DEL CABLE DE ACERO
22
MONTAJE
29
NOMBRE
Cantidad
Tuerca Hex. Rosca izquierda
M8
Tuerca Hex. Perfil bajo
M8
37
NOMBRE Cantidad
Tornillo Cab. Hexagonal
M10X60
2x
38
NOMBRE
Cantidad
Buje 4x
2
15
36
2x
10
Cantidad
Cantidad
Cantidad
Arandela lisa
M10
Tuerca Hex. Insert Nylon
M10
Polea
Cantidad
NOMBRE
NOMBRE
NOMBRE
NOMBRE
NOMBRE
39
NOMBRE Cantidad
Tornillo Cab. Hexagonal
M6X50
3x
40
NOMBRE Cantidad
Arandela lisa
M6
6x
8
NOMBRE
Cantidad
Tuerca Hex. Insert Nylon
M6
3x
Cable de acero
(maior)
Cable de acero
(menor)
LA POSICIÓN CORRECTA DE MONTAJE
DEL TENSOR DEL CABLE (17), ES INDICADA
POR MEDIO DEL FRISO LOCALIZADO EN SU
EXTREMO. FRISO HACIA ARRIBA.
CUIDADO PARA NO PASAR DEL CABLE DE
ACERO POR ENCIMA DEL TORNILLO. SI SE
PRODUCE ESTO, EL CABLE SE VERÁ
DAÑADO AL UTILIZAR EL EQUIPO.
Cantidad
Distância Máxima 2,5 cm
Friso
Distância Máxima 2,5 cm
Tuerca perfil bajo
Tuerca rosca izquierda
8
Herramientas
Fixed wrench 17 mm
Fixed wrench 10 mm
L
M
3
NOMBRE
NOMBRE
Tensor del cable
N
15
36
29
37
38
10
2
2
3
39
40
40
40
40
8
1
2 3
4
5 6
F
2x
