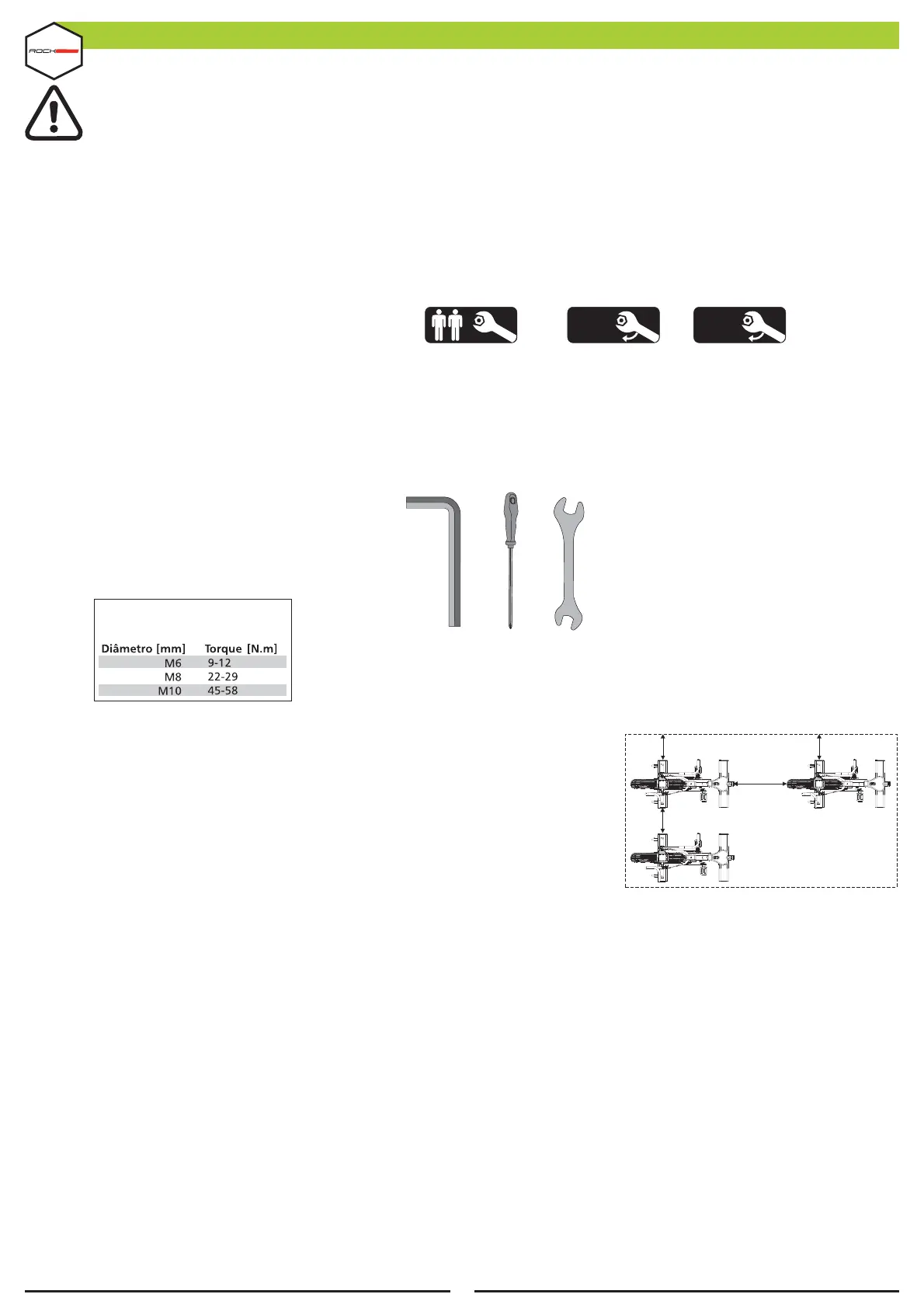

MONTAGEM DO EQUIPAMENTO
12
CUIDADO!
Antes de iniciar a montagem do seu equipamento é necessário se atentar para os seguintes cuidados:
•Certifique que a embalagem não está danificada e que as partes e componentes do equipamento não estão avariadas.
•Recomenda-se que o equipamento seja desembalado no local em que será montado.
•O local de montagem deve estar limpo.
•O piso deve ser plano, nivelado e rígido para evitar instabilidade do equipamento.
•O espaço ao redor do equipamento deve estar livre, conforme descrito neste manual.
•Recomenda-se que o equipamento seja montado longe da umidade e ao abrigo da luz solar, a fim de evitar danos às partes
eletrônicas do equipamento.
ÍCONES
50%
Não dar o
aperto final
nos parafusos
100%
Dar o
aperto final
nos parafusos
Para esta montagem
recomenda-se que
seja feita em duas
pessoas
Os icones tem como função instruir boas
práticas que devem ser seguidas no decorrer
da montagem.
Allen n° 6
Allen n° 8
Allen n° 10
Chave
philips
TABELA DE ESPECIFICAÇÃO DE
TORQUE DE APERTO DOS PARAFUSOS
FERRAMENTAS
Use as seguintes ferramentas para fazer a
montagem do equipamento. A tabela de
torque tem como função guiar quanto de
aperto determinado parafuso pode sofrer. A
tabela deve ser seguida rigorosamente.
ESPAÇO
Indicamos para a segurança do usuário a utilização de uma área mínima de acesso e
escape, conforme figura ao lado. A área de acesso e escape pode ser comum entre os
equipamentos utilizados.
60 cm
60 cm
2 m
60 cm
AIR BIKE
Chave
fixa 17
