5. MONTAGE
5.1 KLAPPGRIFF
1. Befestigen Sie die unteren Griffe unter Verwendung der Feststellknöpfe, Schrauben und Bolzen am Gerät;
siehe Abb. 2A/Abb. 2B/ Abb. 2C.
2. Unteren Führungshom mit Schrauben & Muttern befestigen (Abb. 2D). (Nur für DYM1560EDQ)
2. Heben Sie die zwei Arretierhebel an, um die oberen Griffstangen zu lösen und einzuklappen. (Abb.2E/2H)
3. Drücken Sie den Arretierhebel nach unten, um die Griffe in der Betriebsposition zu verriegeln. (Abb.2F/2I)
4. Stellen Sie die Spannung ein, indem Sie die Kontermutter mit einem geeigneten Maulschlüssel drehen.
(Abb.2G)
5. Befestigen Sie die Kabelklemme in der dargestellten Position und befestigen Sie anschließend das Kabel.
(Abb.2J/2K)

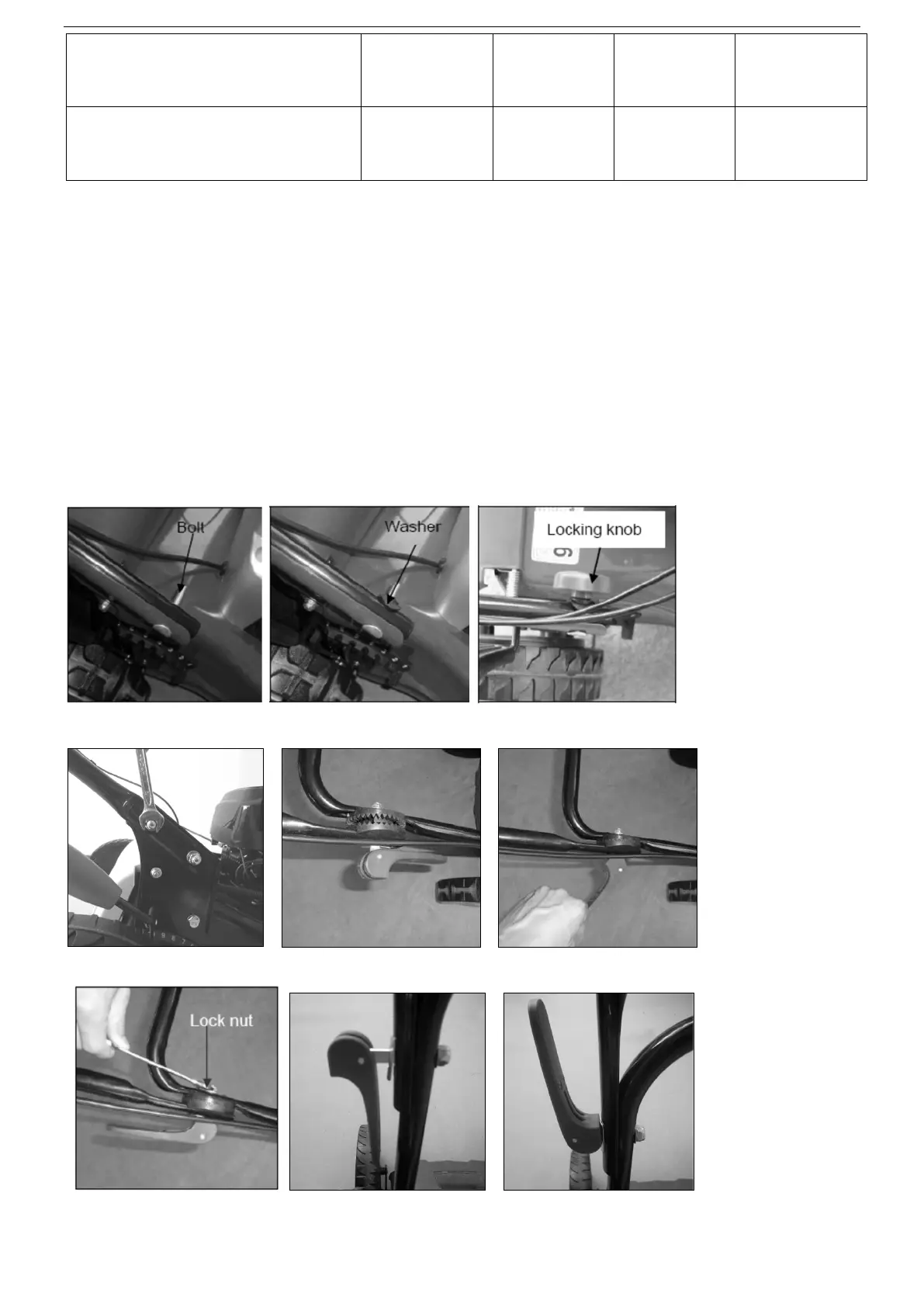

Abb.2A Abb.2B Abb.2C
Abb.2D (für DYM1560EDQ) Abb.2E Abb.2F
Abb.2G Abb.2H (für DYM1560EDQ) Abb.2I (für DYM1560EDQ)
Gemessener Schalldruckpegel
Garantierter Schalldruckpegel (gemäß
92.0dB(A)
K=2.59dB(A)
95.0dB(A)
K=2.88B(A)
94.95dB(A)
K=0.99dB(A)
95.1dB(A)
K=1.94dB(A)
(gemäß EN ISO 5395- 1 Anhang G &
K=1.5 m/s²
1.5 m/s²
K=1.5 m/s²
m/s²
