13
PL

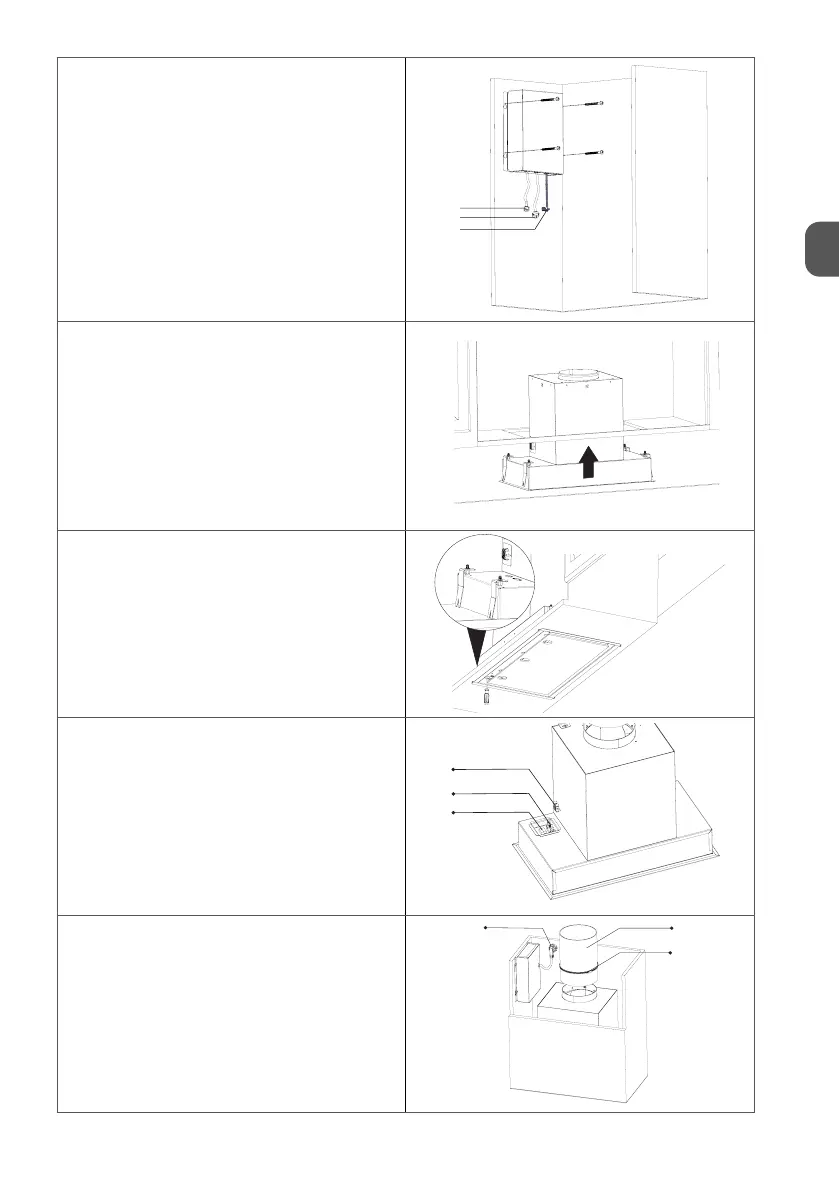

2. Zamontuj skrzynkę obwodową w szafce
za pomocą śrub 3,5x16 w punktach A, B,
C, D (rys.16).
1. Przewód przyłączeniowy silnika
2. Przewód przyłączeniowy oświetlenia
3. Przewód przyłączeniowy włącznika
A
B
C
D
3. Umieść okap kuchenny w przygotowa-
nej wcześniej wnęce, zgodnie ze strzałką
(rys. 17). Upewnij się, iż urządzenie posiada
mechanizm łączeniowy.
4. Wkręć śruby mocujące w otwory znaj-
dujące się od spodu urządzenia (Rys. 18).
Upewnij się, iż mechanizm łączeniowy cał-
kowicie zabezpiecza produkt.
5. Podłącz przewody do gniazda w produk-
cie (rys.19)
1. Wejście przewodu silnika
2. Wejście przewodu włącznika
3. Wejście przewodu oświetlenia
1
2
3
6. Podłącz wtyczkę do zasilania prądem.
(Rys.20). Połącz kanał wylotowy z pier-
ścieniem przyłączeniowym i zabezpiecz
(rys.20)
1. Przewód zasilający
2. Kanał wylotowy powietrza
3. Zabezpieczenie kanału wylotowego
powietrza
