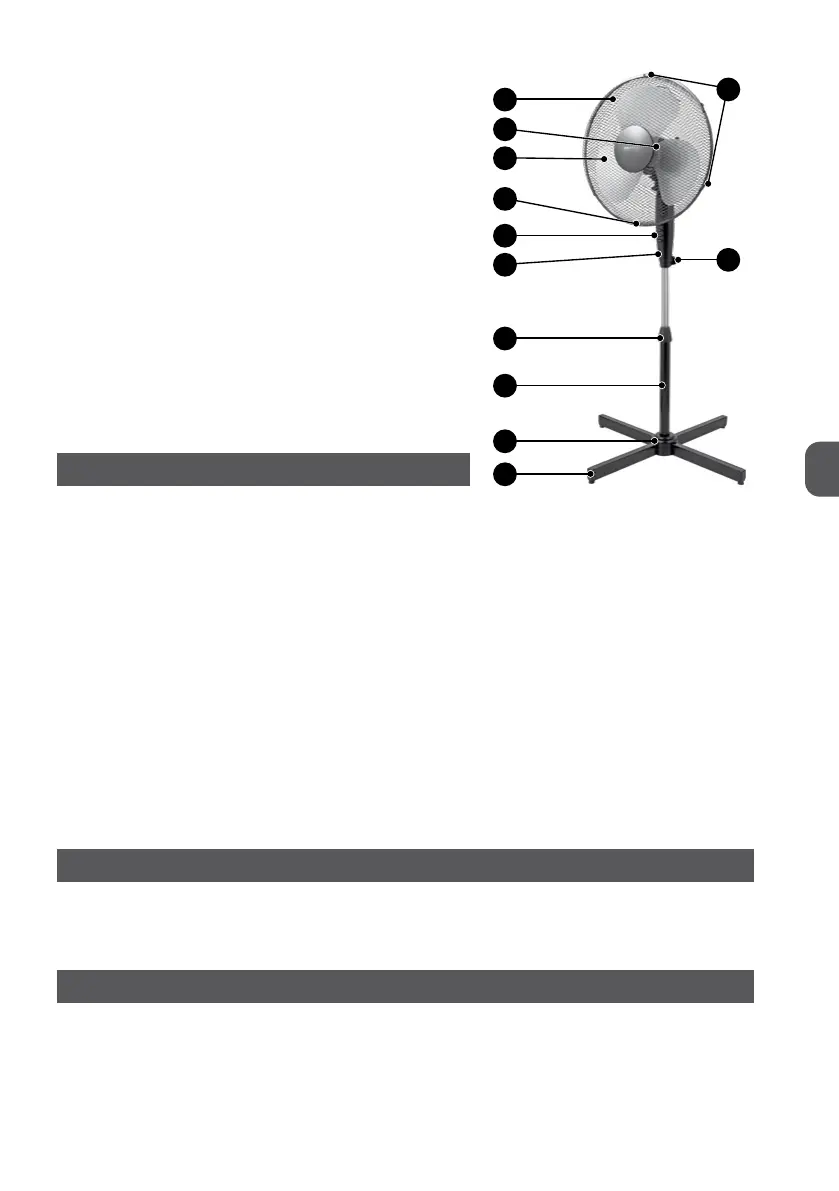

MODEL MWP-17

1. Predný mriežkový kryt vrtule

2. Ochranná matica vrtule

3. Vrtuľa

4. Plášť základne

5. Vypínače a tlačidlá na prepínanie rýchlosti otáčok

6. Plášť tlačidiel na prepínanie rýchlosti

7. Matica pre nastavenie výšky hlavice

8. Zadný mriežkový kryt vrtule

9. Ochranná matica

10. Tlačidlo práce otáčok

11. Upevňujúce háčiky

12. Otvory na upevňovaciu skrutku

13. Otočná poistka

14. Ramená základne

15. Sedlo ventilátora

PRÍPRAVA ZARIADENIA NA PRÁCU

POZOR! Ventilátor musí stáť na stabilnom, rovnom a suchom po-

vrchu!

1. Odstráňte všetky ochranné fólie z komponentov ventilátora.

2. Odmontujte ochrannú maticu zadného mriežkového krytu vrtule ⑨, ktorá sa nachádza na

kolíku motora.

3. Naložte zadný mriežkový kryt vrtule ⑧ úchytom smerom hore na kolík motora a ochrannú

maticu utiahnite ⑨, pričom sa presvedčte, že tieto časti sú nainštalované správne.

4. Následne nainštalujte presne vrtuľu ③ na kolík motora a utiahnite ochrannú maticu vrtu-

le ② v protismere hodinových ručičiek.

5. Naložte predný mriežkový kryt vrtule ① pripevnením háčika s prehĺbením k zadnému

mriežkovému krytu vrtule ⑧ v jej najvyššom mieste. Dajte pozor na to , aby otvory upevňo-

vacej skrutky v prednom a zadnom mriežkovom kryte vrtule ⑫ boli postavené proti sebe.

6. Zatvorte upevňujúce háčiky ⑪.

7. Pripevnite k sebe mriežkové krty vrtule pomocou upevňovacej skrutky a matice.

MONTÁŽ ZÁKLADNE V MODELI MWP16

1. Umiestnite kryt tlačidiel pre výber⑥ rýchlosti v základni ④.

2. Dotiahnite obe časti zdola štyrmi skrutkami, ktoré sú súčasťou ventilátora.

MONTÁŽ ZÁKLADNE V MODELI MWP17

1. Naložte kolmo ramená základne ⑭.

2. Umiestnite hlavné sedlo ⑮ na skríženej základni tak, aby montážne otvory sadli na otvory

v základni.

3. Upevnite dôkladne 4 upevňujúce skrutky.
