5
CZ

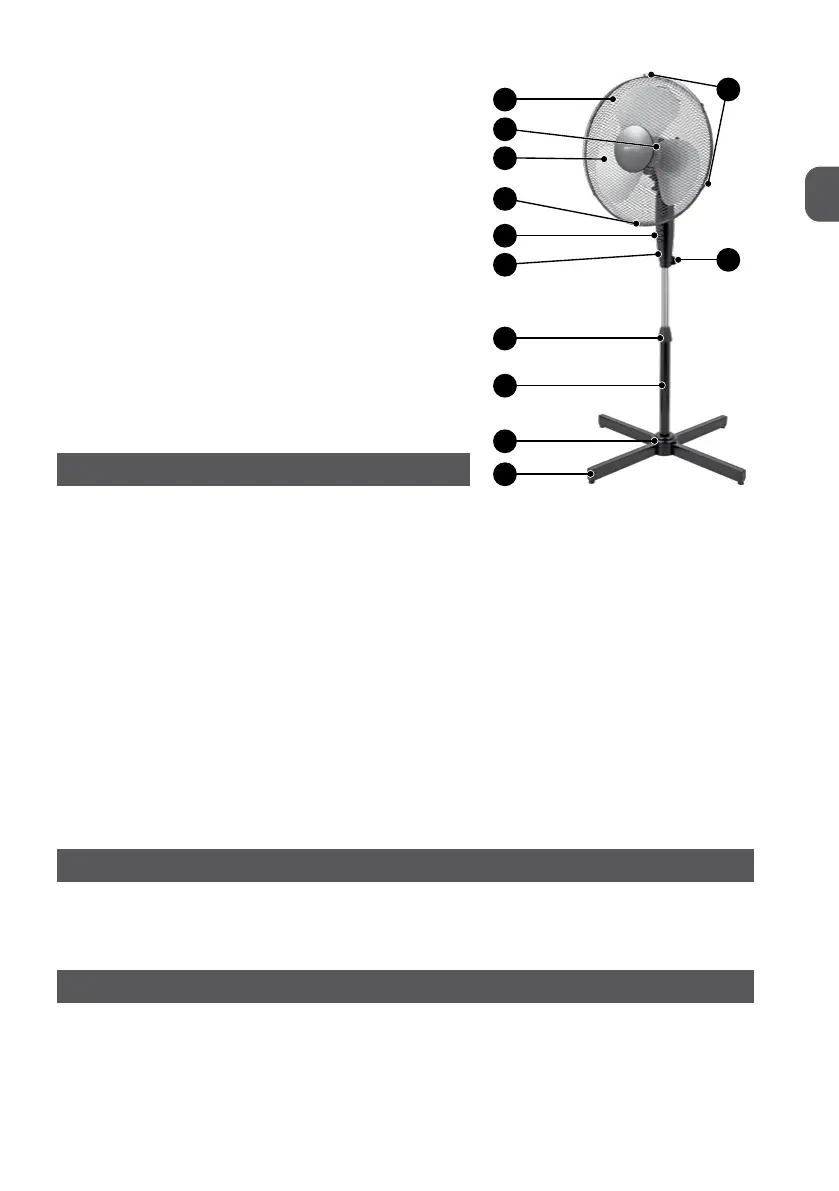

Model MWP-17
1. Přední ochranná mřížka
2. Ochranná matice vrtule
3. Vrtule
4. Kryt podstavce
5. Vypínač a přepínače rychlosti otáček
6. Kryt přepínačů rychlosti
7. Matice pro nastavování výšky ventilátoru
8. Zadní ochranná mřížka
9. Ochranná matice
10. Tlačítko rotace
11. Upevňovací háčky.
12. Otvory pro upevňovací šroub
13. Zajišťovací matice
14. Ramena podstavce
15. Tyč ventilátoru
PŘÍPRAVA ZAŘÍZENÍ K PROVOZU
POZOR! Ventilátory musí stát na stabilní, rovné a suché ploše!
1. Odstraňte z ventilátoru všechny ochranné folie.
2. Odšroubujte ochrannou matici ze zadní ochranné mřížky vrtule ⑨, která se nachází na hří-
deli motoru.
3. Zadní ochrannou mřížku vrtule ⑧ nasaďte úchytem nasměrovaným nahoru na hřídel mo-
toru a zašroubujte ochrannou matici ⑨. Ujistěte se, že jsou tyto části správně namontovány.
4. Poté správně nasaďte vrtuli ③ na hřídel motoru a zašroubujte ochrannou matici vrtule ②
proti směru hodinových ručiček.
5. Nasaďte přední ochrannou mřížku ventilátoru ① tím, že háček s drážkou vložíte do zadní
ochranné mřížky vrtule ⑧ v jejím nejvyšším bodě. Věnujte pozornost tomu, aby se otvory
pro upevňovací šroub v předním i zadním krytu ventilátoru (mřížce) ⑫ nacházely naproti
sobě.
6. Uzavřete upevňovací háčky ⑪.
7. Ochranné mřížky ventilátoru sešroubujte pomocí upevňovacího šroubu a matice.
MONTÁŽ PODSTAVCE MODELU MWP16
1. Kryt přepínačů ⑥ rychlosti vložte do podstavce ④.
2. Obě části k sobě upevněte ze spodní strany čtyřmi šrouby, které jsou součástí balení.
MONTÁŽ PODSTAVCE MODELU MWP17
1. Nasaďte kolmá ramena podstavce ⑭.
2. Hlavní tyč ⑮ umístěte do křížového podstavce tak, aby montážní otvory lícovaly s otvory v
podstavci.
3. Důkladně spojte pomocí 4 upevňovacích šroubů.
1
12
4
14
15
5
6
7
2
3
11
13
