7
MH2132G
MH2132G
1 of 1
PAGE
2008-04-25
DATE CREATION
#DESSIN / DRAWING #
REVISION
# FEUILLE / SHEET #
AVIS: l'information ci-incluse a été
conçue par et est la propriété exclusive
de
MS GREGSON. qui se réserve tous
les droits de propriété, licence,
conception, vente, utilisation,
commercialisation, fabrication et/ou tous
droits de reproduction.
NOTICE: Information disclosed herein
was originated by and is the property of
MS GREGSON. who reserves all patent,
proprietary, design, use, sale,
manufacturing and/or reproduction
rights thereto.
CRÉATEUR / CREATOR
tessonneaudd
DESCRIPTION

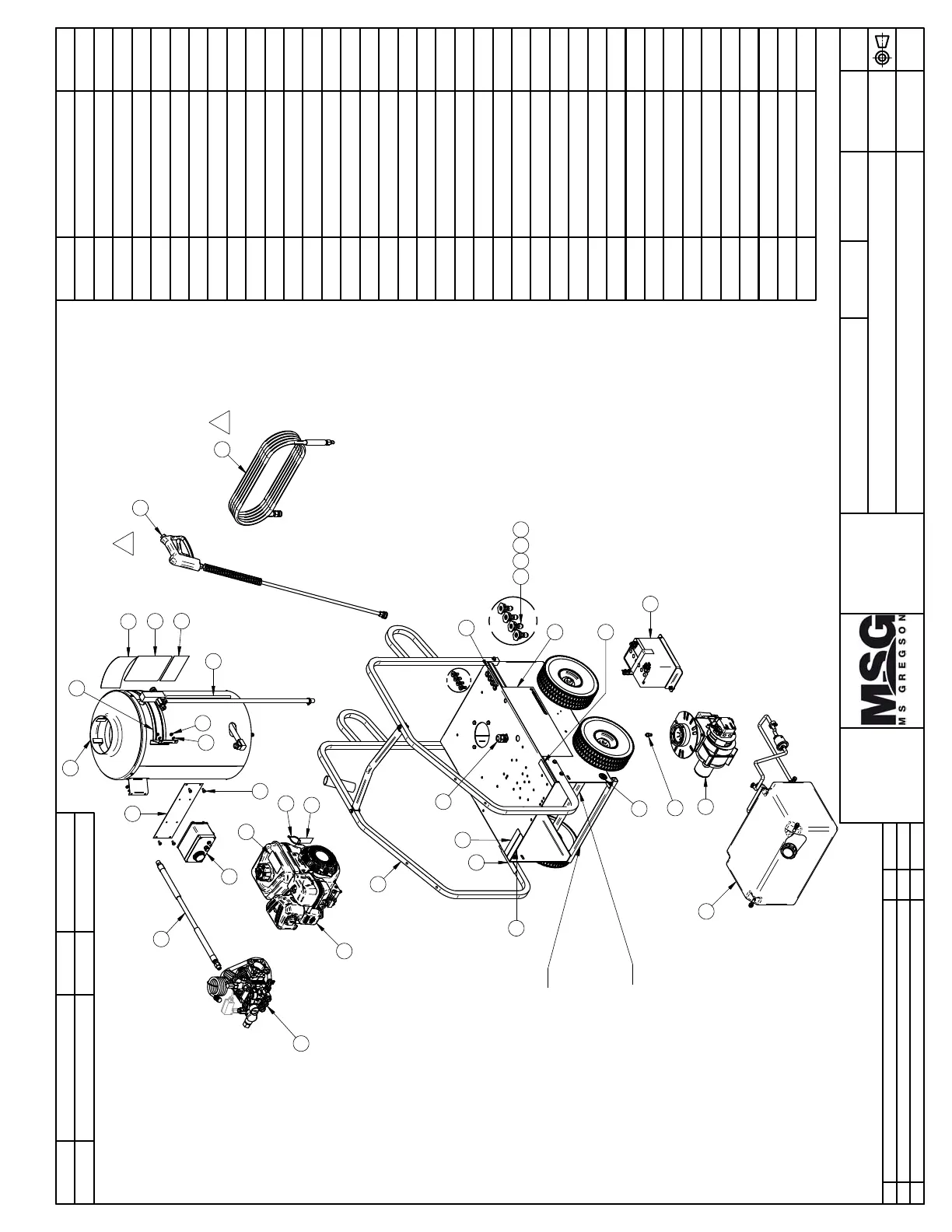

Nettoyeur à pression à eau chaude MH2132G
REVISION PAR / BY
REVISION DATE
trudelj
2023-01-11
1- LES VALEURS SONT EN
POUCE SAUF SI SPÉCIFIÉ
VALUES ARE INCHES
UNLESS SPECIFIED
2- TOLÉRANCES GENERALES
GENERAL TOLERANCES
Frac.: ± 1/16"
Angle: ± 1°
X.X: ± 0.1"
X.XX: ± 0.01"
X.XXX: ± 0.005"
1:40
ÉCHELLE / SCALE
Rev
Approbation
Date
Description
Rev 7
trudelj
2023-01-11
Remplacer RE-H3850HQCV et ST-1500L36JQC par RE-H3850QC et RE-ST1500L36QC
A
DETAIL A
4
28
24
20 21 22 23
2
18
5
6
16
27
29
3
11
10
30
1
12
13
14
#
Ref. Q.
2 RE-MHBGA-G 1
3 AU-CD21NABK 1
4 RE-MHRESH9A 1
5 RE-MS302A 1
6 WA-20080W 1
7 RE-C16244PAS 1
8 RE-M13L34A 1
9 RE-LWD3020GPA 1
10 FH-H382H 1
11 MS-BL2030PBEDAASS 1
12 BT-1412 4
13 BT-LW14 4
14 BT-N14 4
15 RE-CM12VDCP 1
16 RE-THBATU1A 1
17* RE-K65250A 1
18 RE-H3850QC 1
19 RE-ST1500L36QC 1
20 JB-QMEG15045 1
21 JB-QMEG25045 1
22 JB-QMEG40045 1
23 JB-QMEG6540BR 1
24 AU-DECIDJET25 1
25 AU-DECTHUNDER-G 2
26 AU-DECHUILE 1
27 AU-DECAVER1 1
28 AU-DECAVER3 1
29 AU-DECAVER7 1
30 AU-DECAVER8 1
31 AU-DECJR46-G 1
32 AU-DECMH2132G-G 1
33 AU-PNS7NC-G 1
34 AU-DECIH 1
35 AU-DECBATTERIE 1
36 AU-L5300M 1
37 AU-DECMSLOGOB-G 2
38* AU-BL11 1
39* AU-SAZL1013 1
40* AU-L8400M 8
# Ref. Q. L"
1 AU-1251 1 14 "
19
25
32
33
34
31
37
15
Position de l'essieu avant pour
machine munie d'un enrouleur
Front axle position for machine
equipped with a hose reel
Position de l'essieu avant pour
machine sans enrouleur
Front axle position for machine
without a hose reel
7
36
35
8
9
26
7
7
