RE-C16244PAS
RE-C16244PAS
1 of 1
PAGE
2008-02-05
DATE CREATION
#DESSIN / DRAWING #
REVISION
# FEUILLE / SHEET #
AVIS: l'information ci-incluse a été
conçue par et est la propriété exclusive
de
MS GREGSON. qui se réserve tous
les droits de propriété, licence,
conception, vente, utilisation,
commercialisation, fabrication et/ou tous
droits de reproduction.
NOTICE: Information disclosed herein
was originated by and is the property of
MS GREGSON. who reserves all patent,
proprietary, design, use, sale,
manufacturing and/or reproduction
rights thereto.
CRÉATEUR / CREATOR
tessonneaudd
DESCRIPTION

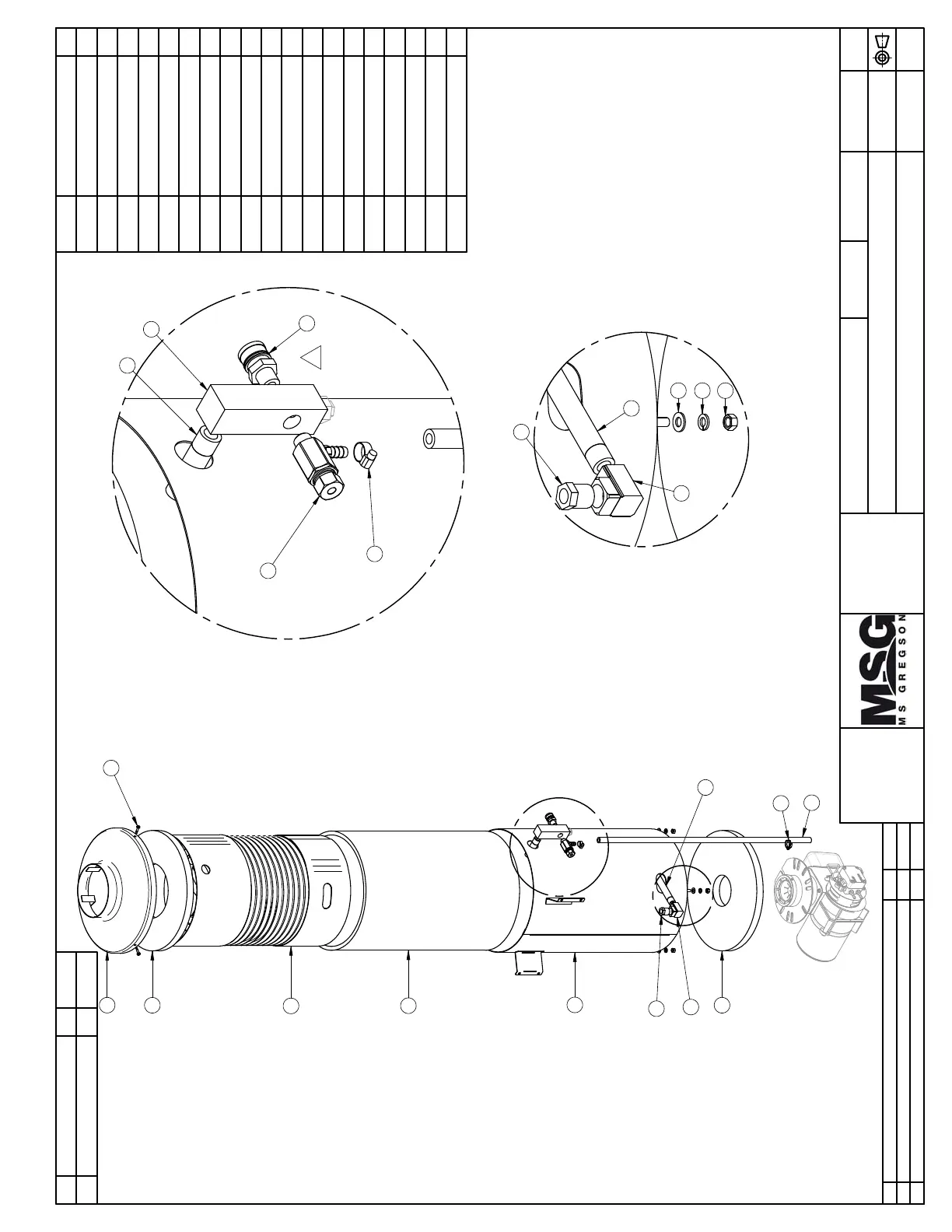

Serpentin assemblé 16"x 24"x 4 "pancakes"
REVISION PAR / BY
REVISION DATE
trudelj
2022-11-24
1- LES VALEURS SONT EN
POUCE SAUF SI SPÉCIFIÉ
VALUES ARE INCHES
UNLESS SPECIFIED
2- TOLÉRANCES GENERALES
GENERAL TOLERANCES
Frac.: ± 1/16"
Angle: ± 1°
X.X: ± 0.1"
X.XX: ± 0.01"
X.XXX: ± 0.005"
1:20
ÉCHELLE / SCALE
Rev
Approbation
Date
Description
rev2
16/01/2017
La safety valve GP-100971 était GP-100723 BT-AP1278 était BT-AP1234SS
Rev 3
trudelj
24-11-2022
JB-3FMB était JB-QCB375M
A
DETAIL A
B
DETAIL B
12
11
7
6
5
19
1
4
3
17
18
2
9
8
10
13
16
14
#
REF. Q.
1 AU-LI1F164 1
2 MS-C16244P 1
3 AU-LI124824 1
4 MS-PSC16244PSS 1
5 BT-FW516SS 4
6 BT-LW516SS 4
7 BT-N516SS 4
8 MS-N126N80 1
9 JB-EFF0404BR 1
10 JB-RMF0403BR 1
11 MS-N123N80 1
12 MS-FC0005 1
13 GP-100971 1
14 DA-MH4 1
15 JB-3FMB 1
16 SN-078007 1
17 AU-LI1D167 1
18 MS-SD167 1
19 BT-AP1278 3
8
9
10
20
#
REF. Q. L"
20 AS-38AIR 1 33 "
15
3
MH2132G, AVANT - BEFORE S/N 2309690
