2
RE-LWD3020GPA
RE-LWD3020GPA
1 of 1
PAGE
2008-04-25
DATE CREATION
#DESSIN / DRAWING #
REVISION
# FEUILLE / SHEET #
AVIS: l'information ci-incluse a été
conçue par et est la propriété exclusive
de
MS GREGSON. qui se réserve tous
les droits de propriété, licence,
conception, vente, utilisation,
commercialisation, fabrication et/ou tous
droits de reproduction.
NOTICE: Information disclosed herein
was originated by and is the property of
MS GREGSON. who reserves all patent,
proprietary, design, use, sale,
manufacturing and/or reproduction
rights thereto.
CRÉATEUR / CREATOR
tessonneaudd
DESCRIPTION

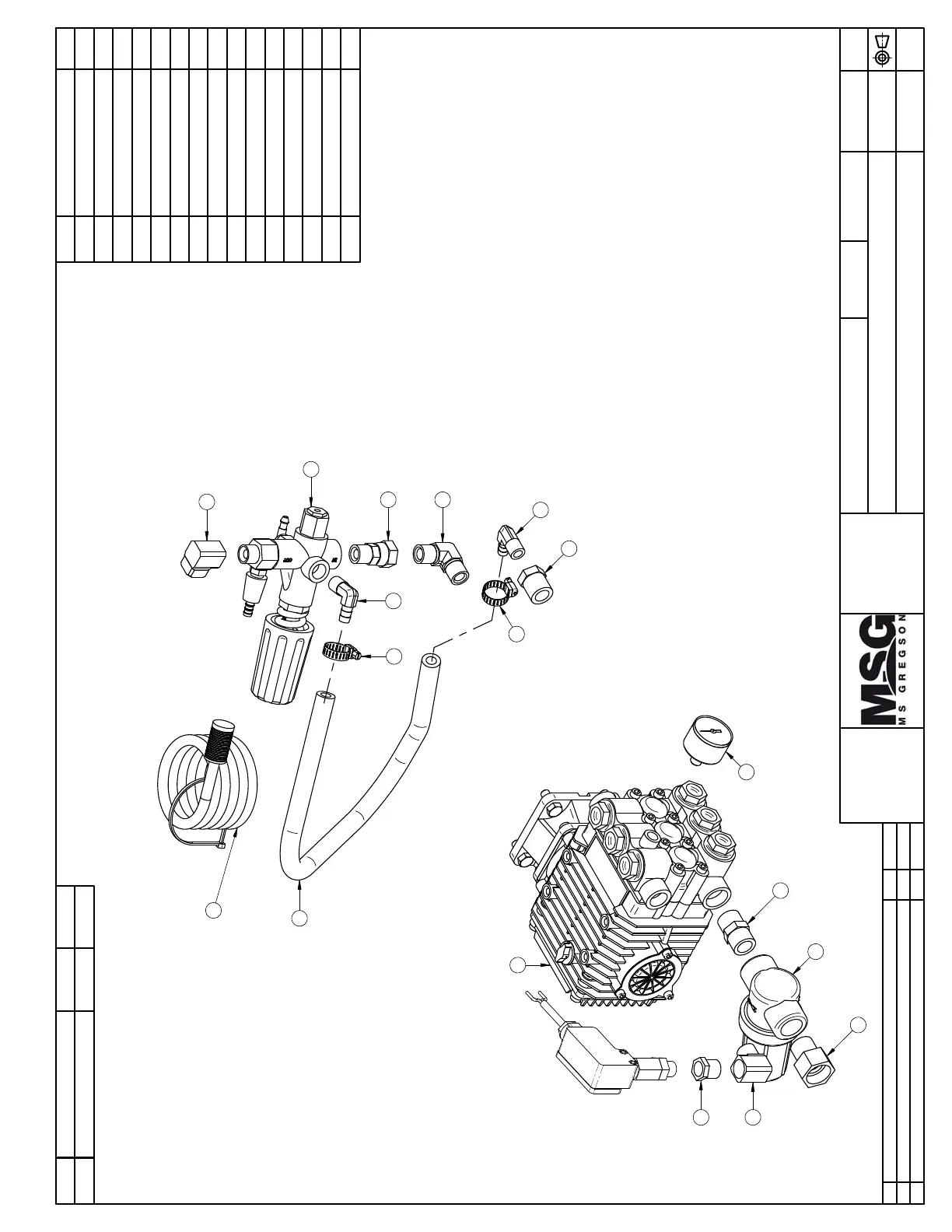

Pompe 3 gpm 2500 lb/po² avec "PS" assemblé
REVISION PAR / BY
REVISION DATE
patrya
2022-11-04
1- LES VALEURS SONT EN
POUCE SAUF SI SPÉCIFIÉ
VALUES ARE INCHES
UNLESS SPECIFIED
2- TOLÉRANCES GENERALES
GENERAL TOLERANCES
Frac.: ± 1/16"
Angle: ± 1°
X.X: ± 0.1"
X.XX: ± 0.01"
X.XXX: ± 0.005"
1:8
ÉCHELLE / SCALE
Rev
Approbation
Date
Description
2
patrya
2022-11-04
CO-LWD3025G était CO-LWD3020G
6
7
4
5
3
2
8
9
10
13
15
14
# Ref. Q.
2 CO-LWD3025G 1
3 JB-SGM0004BRSF 1
4 JB-12212PP100 1
5 JB-WMM0004BR 1
6 JB-KFM0303BR 1
7 JB-RMF0302BR 1
8 JB-125FFBC04200 1
9 AU-S1099C 1
10 MO-920566 1
11 AU-MV59538 1
12 JB-EFF0303BR 1
13 JB-EMB0303BR 2
14 DA-MH6 2
15 JB-RMF0403BR 1
16 MS-FBS 1
# Ref. Q. L"
1 LV-382J 1 (21 ")
13
14
11
12
16
1
