4
MS-ENRMHG
MS-ENRMHG
1 of 1
PAGE
2008-04-24
DATE CREATION
#DESSIN / DRAWING #
REVISION
# FEUILLE / SHEET #
AVIS: l'information ci-incluse a été
conçue par et est la propriété exclusive
de
MS GREGSON. qui se réserve tous
les droits de propriété, licence,
conception, vente, utilisation,
commercialisation, fabrication et/ou tous
droits de reproduction.
NOTICE: Information disclosed herein
was originated by and is the property of
MS GREGSON. who reserves all patent,
proprietary, design, use, sale,
manufacturing and/or reproduction
rights thereto.
CRÉATEUR / CREATOR
tessonneaudd
DESCRIPTION

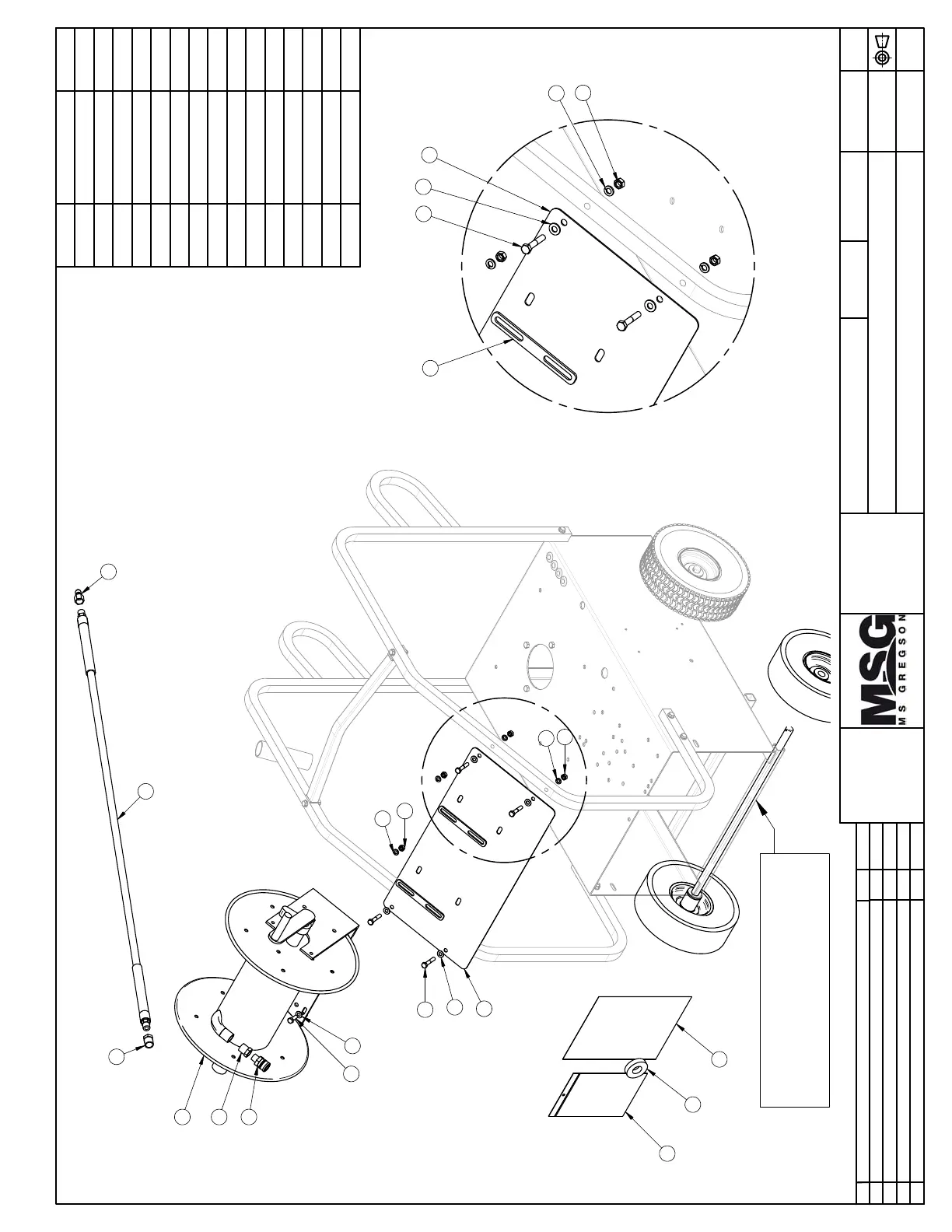

Montage de l'enrouleur MH essence
REVISION PAR / BY
REVISION DATE
trudelj
2022-12-22
1- LES VALEURS SONT EN
POUCE SAUF SI SPÉCIFIÉ
VALUES ARE INCHES
UNLESS SPECIFIED
2- TOLÉRANCES GENERALES
GENERAL TOLERANCES
Frac.: ± 1/16"
Angle: ± 1°
X.X: ± 0.1"
X.XX: ± 0.01"
X.XXX: ± 0.005"
1:40
ÉCHELLE / SCALE
Rev
Approbation
Date
Description
rev1
P.Allard
09/09/2016
Ajout AU-16605
rev2
P.Allard
06/06/2018
Enlever AU-16605 , BT5161 était BT-51634
rev3
P.Allard
27/09/2018
Ajout N010-0063 ( Shim ) pour enrouleur
Rev 4
trudelj
2022-12-22
Remplacer JB-RMF0403BR par AU-S1010DC. JB-3FMBSet JB-3FPS étaient JB-QCB500M et
JB-QCA375F
2
9
3
#
Ref. Q.
1 JB-3FPS 1
2 FH-H385H 1
3 MS-BL2030PE 1
4 HR-10201416 1
5 AU-S1010DC 2
6 JB-3FMBS 1
7 BT-5161 4
8 BT-FW516 8
9 BT-516134 4
10 BT-LW516 8
11 BT-N516 8
12 N010-0063 2
13 AU-SAZL69 1
14 AU-TEF12480 1
15 N120-0101 1
4
8
8
11
10
11
10
B
DETAIL B
9
8
3
11
10
12
Déplacer l'essieu
et les roues à l'avant
quand l'enrouleur est installé
13
14
15
1
5
5
6
7
