3
RE-MHBGA-G
RE-MHBGA-G
1 of 1
PAGE
2010/12/21
DATE CREATION
#DESSIN / DRAWING #
REVISION
# FEUILLE / SHEET #
AVIS
: l'information ci-incluse a été
conçue par et est la propriété exclusive
de
MS GREGSON
. qui se réserve tous
les droits de propriété, licence,
conception, vente, utilisation,
commercialisation, fabrication et/ou tous
droits de reproduction.
NOTICE
: Information disclosed herein
was originated by and is the property of
MS GREGSON.
who reserves all patent,
proprietary, design, use, sale,
manufacturing and/or reproduction
rights thereto.
CRÉATEUR / CREATOR
martelg
DESCRIPTION

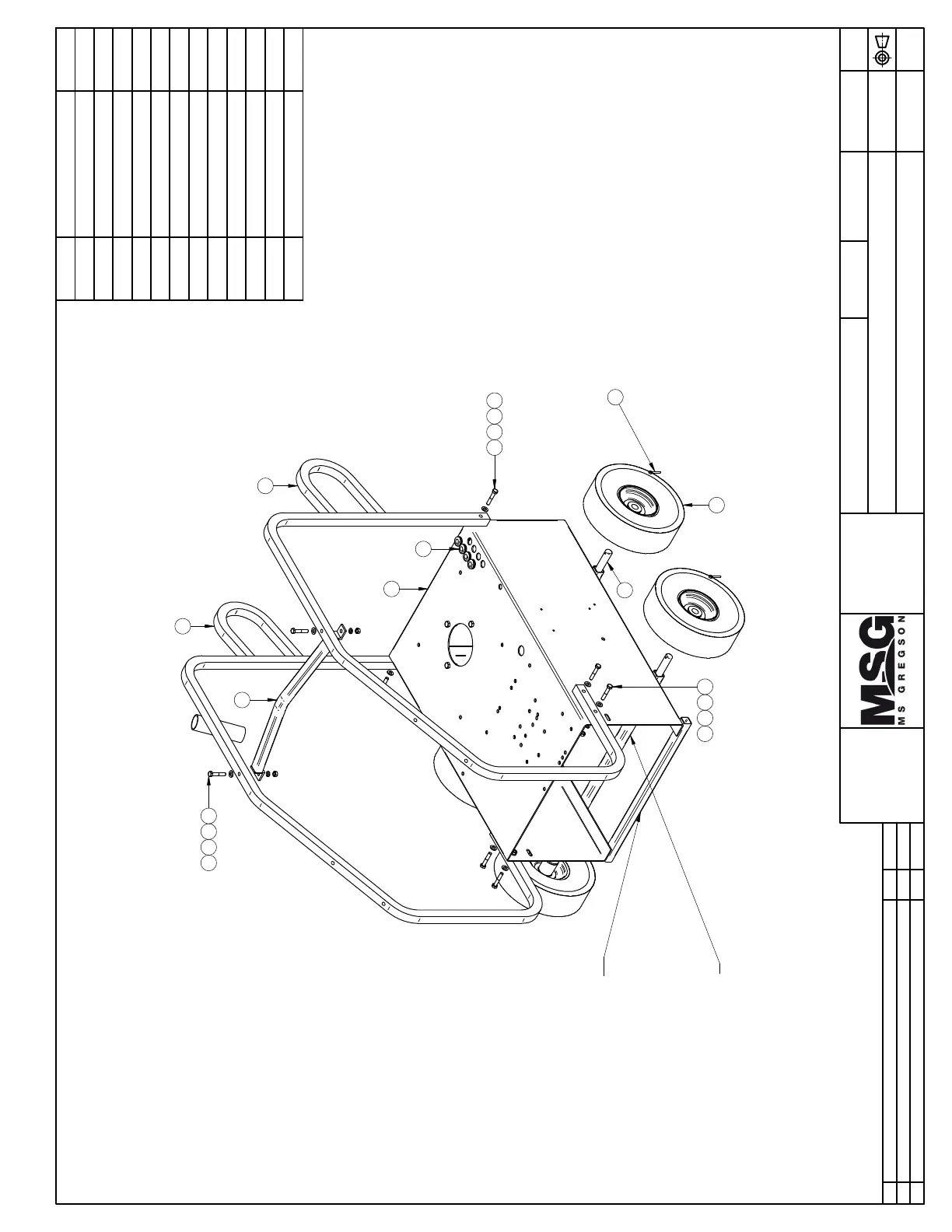

Bâti assemblé série MH (essence ou diesel)
REVISION PAR / BY
REVISION DATE
allardp
2016/09/14
1- LES VALEURS SONT EN
POUC
E SAUF SI SPÉCIFIÉ
VALUES ARE INCHES
UNLESS SPECIFIED
2- TOLÉRANCES GENERALES
GENERAL TOLERANCES
Frac.: ± 1/16"
Angle: ± 1°
X.X: ± 0.1"
X.XX: ± 0.01"
X.XXX: ± 0.005"
1:20
ÉCHELLE / SCALE
Rev
Approbation
Date
Description
rev3
P.Allard14/09/2016
Enlever les cap et retour des cotter pin
9
10
12
4 5
1
2
3
11
456
8
456
5
7
7
7
#
Ref. Q.
1 MS-BL2030R2-G 1
2 MS-BL2030PDG-G 1
3 MS-BL2030PGG-G 1
4 BT-516134 8
5 BT-FW516 8
6 BT-LW516 8
7 BT-N516 8
8 MS-BL2030CL-G 1
9 MS-BL2030ESS 2
10 CA-4004OF-CAR 4
11 MO-CP10 4
12 JA-77 4
Position de l'essieu avant pour
machine munie d'un enrouleur
Front axle position for machine
equipped with a hose reel
Position de l'essieu avant pour
machine sans enrouleur
Front axle position for machine
without a hose reel
