2
RE-C16244P3500AS-D
RE-C16244P3500AS-D
1 of 1
PAGE
2009/01/23
DATE CREATION
#DESSIN / DRAWING #
REVISION
# FEUILLE / SHEET #
AVIS
: l'information ci-incluse a été
conçue par et est la propriété exclusive
de
MS GREGSON
. qui se réserve tous
les droits de propriété, licence,
conception, vente, utilisation,
commercialisation, fabrication et/ou tous
droits de reproduction.
NOTICE
: Information disclosed herein
was originated by and is the property of
MS GREGSON.
who reserves all patent,
proprietary, design, use, sale,
manufacturing and/or reproduction
rights thereto.
CRÉATEUR / CREATOR
martelg
DESCRIPTION

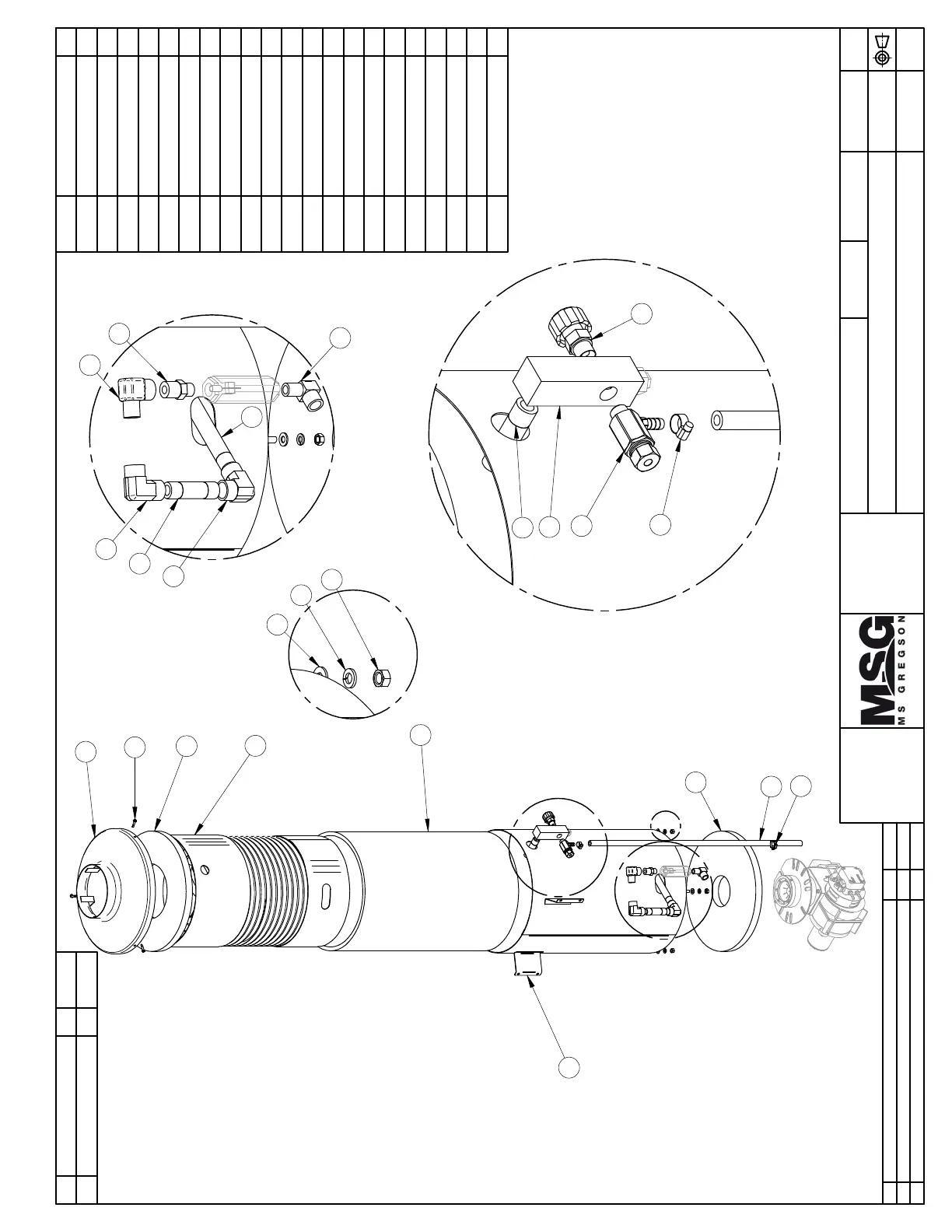

Serpentin 3500 lb/po² assemblé 16"x 24"x 4 "pancake"
REVISION PAR / BY
REVISION DATE
allardp
2017/01/16
1- LES VALEURS SONT EN
POU
CE SAUF SI SPÉCIFIÉ
VALUES ARE INCHES
UNLESS SPECIFIED
2- TOLÉRANCES GENERALES
GENERAL TOLERANCES
Frac.: ± 1/16"
Angle: ± 1°
X.X: ± 0.1"
X.XX: ± 0.01"
X.XXX: ± 0.005"
1:20
ÉCHELLE / SCALE
Rev
Approbation
Date
Description
rev2
P.Allard16/01/2017
La safety valve GP-100971 était GP-100723 BT-AP1278 était BT-AP1234SS
C
DETAIL C
B
DETAIL B
A
DETAIL A
2
16
15
17
3
14
#
REF. Q.
1 AU-LI1F164 1
2 MS-C16244P 1
3 AU-LI124824 1
4 MS-N126N80 1
5 AU-S1000D 2
6 MS-N123N80 2
7 AU-S1016D 1
8 AU-S1022DC 1
9 AU-S1016C 1
10 MS-FC0005 1
11 GP-100971 1
12 DA-MH4 1
13 JB-QCB375M 1
14 AU-LI1D167 1
15 MS-SD167 1
16 MS-PSC16244PSS 1
17 BT-AP1278 3
18 BT-FW516SS 4
19 BT-LW516SS 4
20 BT-N516SS 4
21 SN-078007 1
# REF. Q. L"
22 AS-38AIR 1 33 "
6
10
11
12
13
18
19
20
5
6
5
7
8
4
9
22
21
1
