MSI A78M-E45 V2 User Manual

Français
66

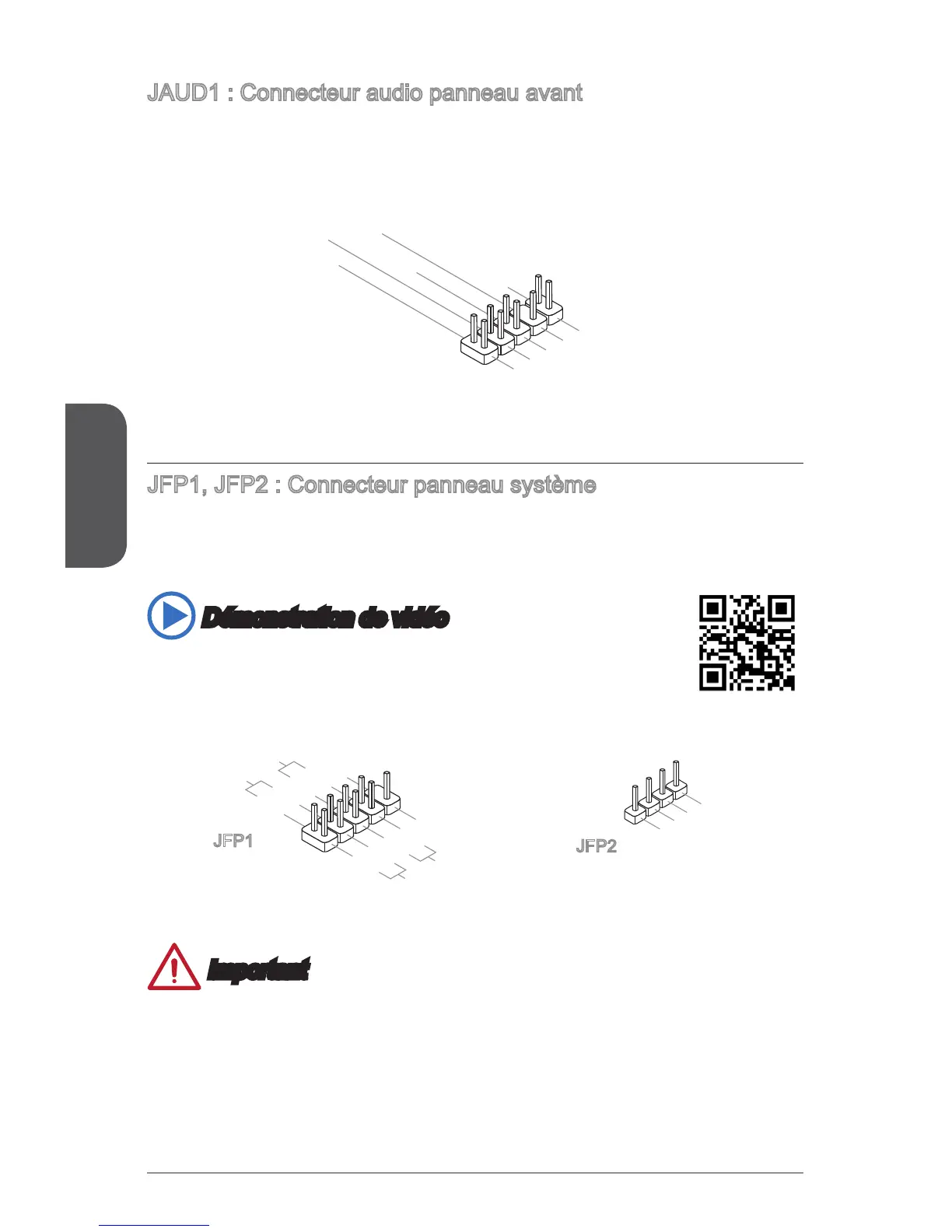

JAUD1 : Connecteur audio panneau avant
Ce connecteur vous permet de connecter le panneau audio avant. Il est conforme au
guide de conception de la connectivité Entrée/sortie du panneau avant.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
JFP1, JFP2 : Connecteur panneau système
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Lors
de l’installation des connecteurs du panneau avant, veuillez utiliser le M-Connector
󰘰󰘰󰘰

Démonstration de vidéo
Voir le vidéo pour l’installation des connecteurs du panneau avant.
http://youtu.be/DPELIdVNZUI
1.+
3.-
10.No Pin
5.-
Reset S
witch
HDD LE
D
P
ower Switch
Power LED
7.+
9.Reserved
8.-
6.+
4.-
2.+
JFP1
JFP2
3.BUZ-
4.Speaker
+
1.
Speaker
-
2.
BUZ+
Important
 Sur les branchements du boîtiers, les broches marquées par de petits triangles
󰘰
relative au M-Connector en option pour déterminer la bonne orientation et la
position des connecteurs.
 La majorité des connecteurs sur le panneau avant du boîtier d’ordinateur sont

