Ru-12
MS-7528 Системная плата

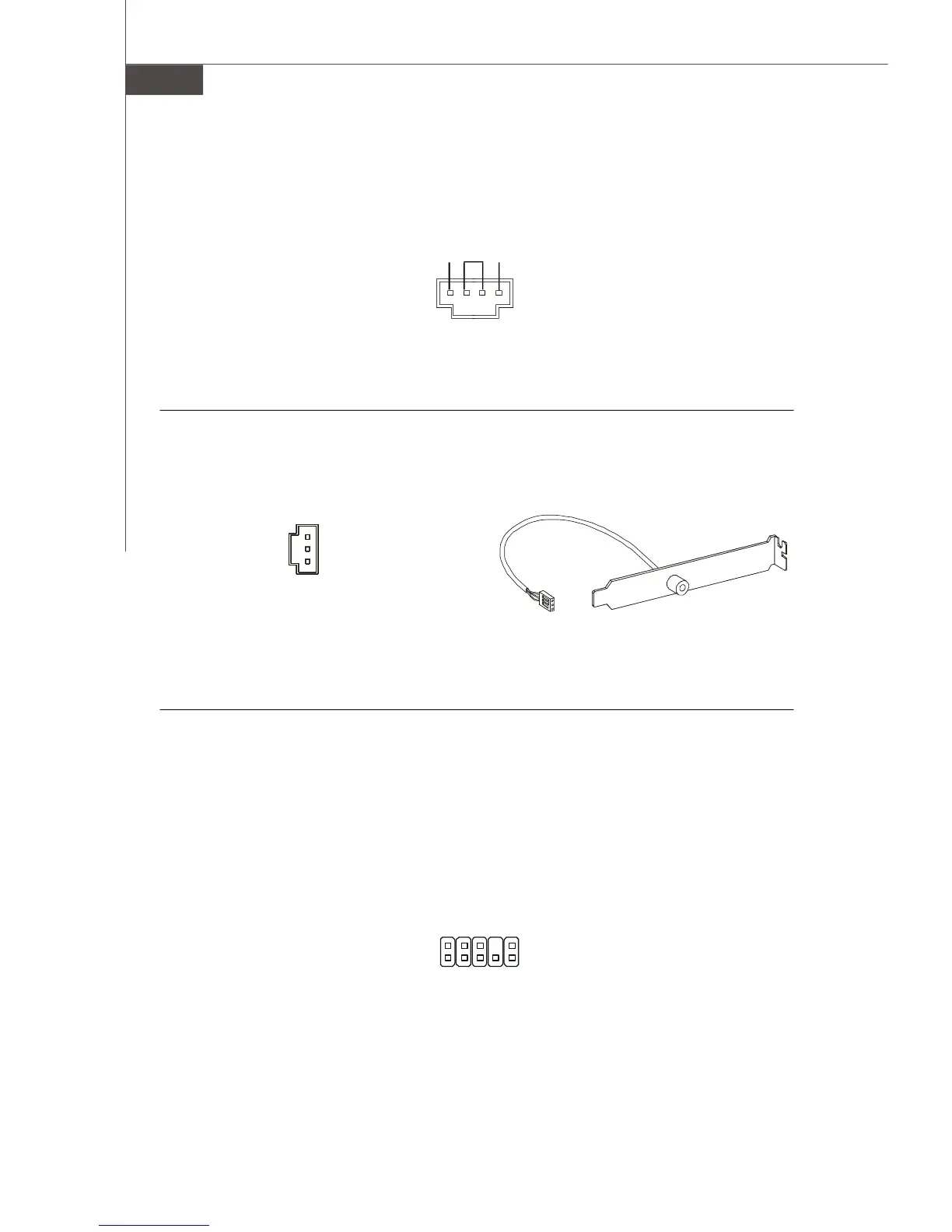

Коннектор CD-In
Этот коннектор предназначен для подключения внешного входа аудио.
GND R
L
Выносной разъем аудио (соответствует спецификиции Azalia)
Этот коннектор позволяет подключить выносной разъем аудио на передней панели
и соответствует руководству Intel
®
Front Panel I/O Connectivity Design.
1
2
9
10
MIC _L
MIC _R
LINE out_R
Front_JD
LINE out_L
Ground
Presence#
MIC_JD
NC(No pin)
LINE out_JD
Коннектор входа/ выхода S/PDIF
Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips
Digital Interconnect Format) для передачи звука в цифровом формате.
SPDIF Bracket
(опционально)
SPDIF_Out
VCC
SPDIF_out
GND
