简体中文
88

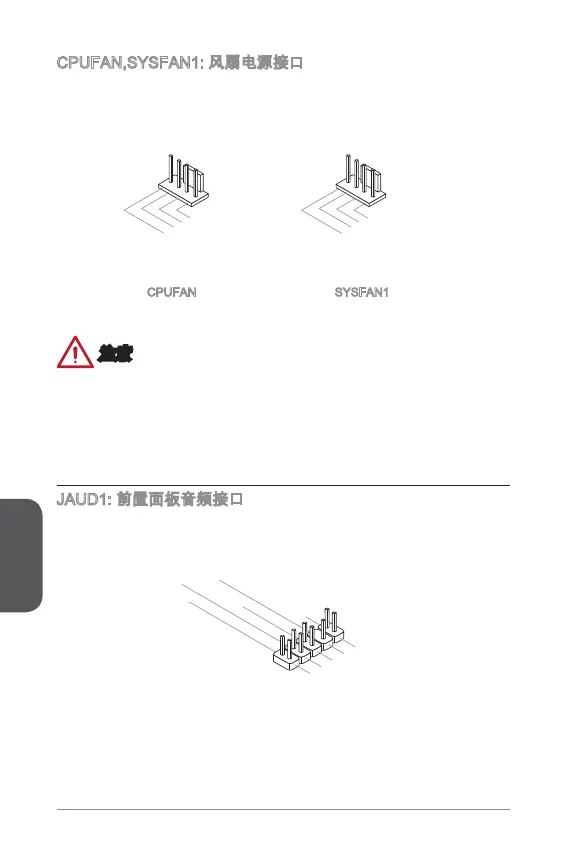

CPUFAN,SYSFAN: 风扇电源接口
风扇电源接口支持+2V的系统散热风扇。如果您的主机板有集成系统硬件监控芯片，
您必须使用一个特别设计支持风扇速度侦测的风扇方可使用CPU风扇控制功能。请记
住连接所有的系统风扇，一些系统风扇可能无法连接到主板上，您可以直接连接到电
源上。系统风扇可以插入到任何可用的系统风扇接口上。
1.Ground
2.+12V
3.Sens
e
4.Speed
C
ontro
l
CPUFAN
1.Ground
2.Speed
C
ontro
l
3.Sens
e
4.NC
SYSFAN
注意
请访问处理器官方网站以参见推荐的 CPU 风扇或咨询商家合适的 CPU 散热风扇。
此接口以线性模式支持智能风扇控制，您可以安装 Command Center 工具以根据
CPU和系统的温度自动控制风扇的速度。
如果主板上没有足够的端口连接所有系统风扇，适配器可以通过一个转接头直接连
接一个风扇电源线。
启动之前，确保没有任何电线击中风扇叶片的可能。
JAUD: 前置面板音频接口
此接口允许您连接您电脑机箱上的前置音频面板。它符合Intel
®
前置面板I/O连接设计
手册。
1.MI
C L
3.MIC R
10.Head
P
hone
Detection
5.Head
P
hone
R
7.SENSE_SEN
D
9.Head
P
hone
L
8.No
Pi
n
6.MI
C D
etection
4.NC
2
.Ground
•
•
•
•
To Next Page
