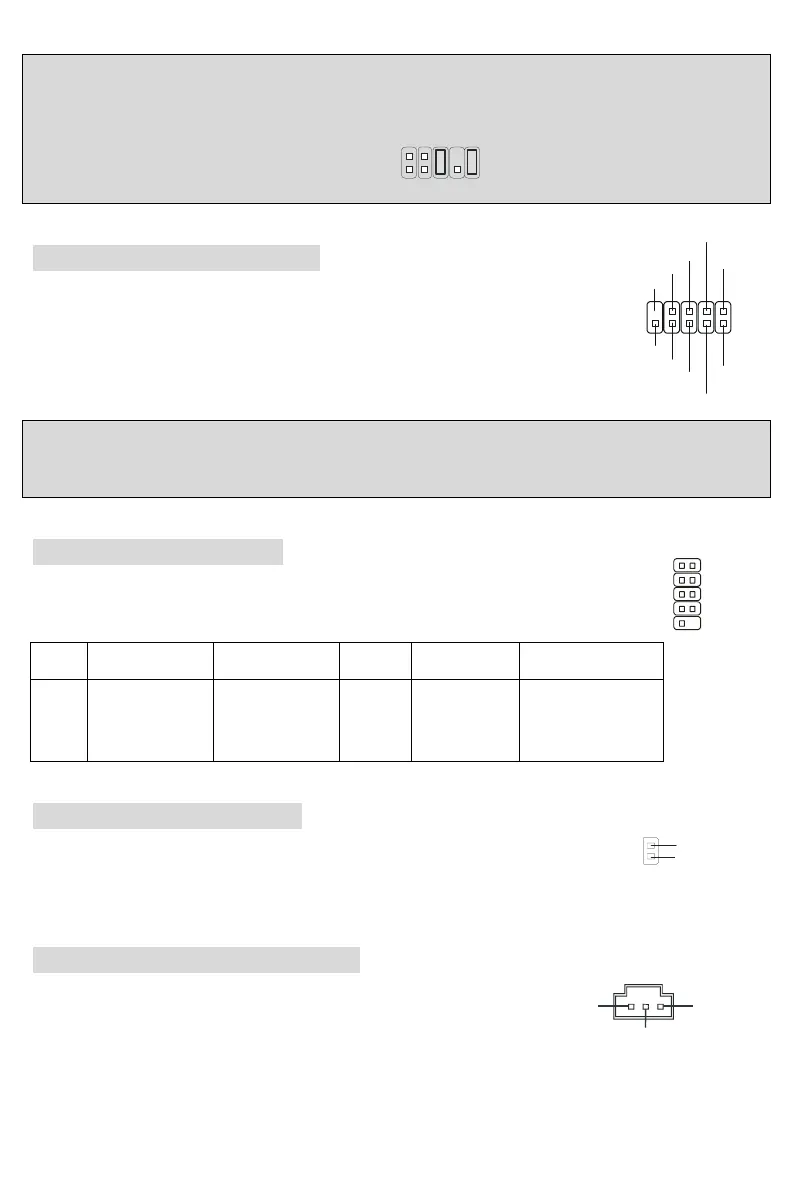

56
微星提醒您...
如果您不想使用前置音频，针脚 5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端
口。否则后面的 Line-Out 音频接口将不起作用。
1
2
9
10
前置 USB 接口：JUSB1/JUSB2
主板提供 2 个 USB2.0 的接口。USB 2.0 技术提高数据传输速度，达到 480Mbps，
是 USB1.1 的 40 倍。它可连接高速数据传输速率的 USB 界面周边设备，如 USB
HDD、数码相机、MP3 播放器、打印机、调制解调器等。
微星提醒您...
请注意，VCC 和 GND 的针脚必须安插正确，否则会引起主板的损毁。
串行接口：JCOM1（选配）
主板提供 1 个串行针脚 JCOM1，它是 16550A 高速通信端口的针脚。串行端口可收发
16 bytes FIFO，可用来连接串行鼠标或其它串行设备。
PIN SIGNAL DESCRIPTION PIN SIGNAL DESCRIPTION
1
2
3
4
5
DCD
SIN
SOUT
DTR
GND
Data Carry Detect
Serial In or
Receive Data
Serial Out or
Transmit Data
6
7
8
9
DSR
RTS
CTS
RI
Data Set Ready
Request To Send
Clear To Send
Ring Indicate
机箱入侵开关接口：JCASE1
此接头可与一个 2-pin 机箱开关相连。如果机箱被打开了，此接头会短接，系统会
记录此状态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入 BIOS 设定工具清除此记录。
SPDIF-Out 接口：JSPDIF1（选配）
此接口用于连接 SPDIF（Sony 和 Philips 数码连接格式）界面，以实现数
码音频传输。
1
9
2
1
0
1
2
9
10
GND
NC
KEY
GND
VCC
VCC
U
S
B0-
US
B1-
USB0+
USB1+
2
1
GND
C I NT RO
GN
D
S
PDIF
VCC
