21
Vue d’ensemble des composants

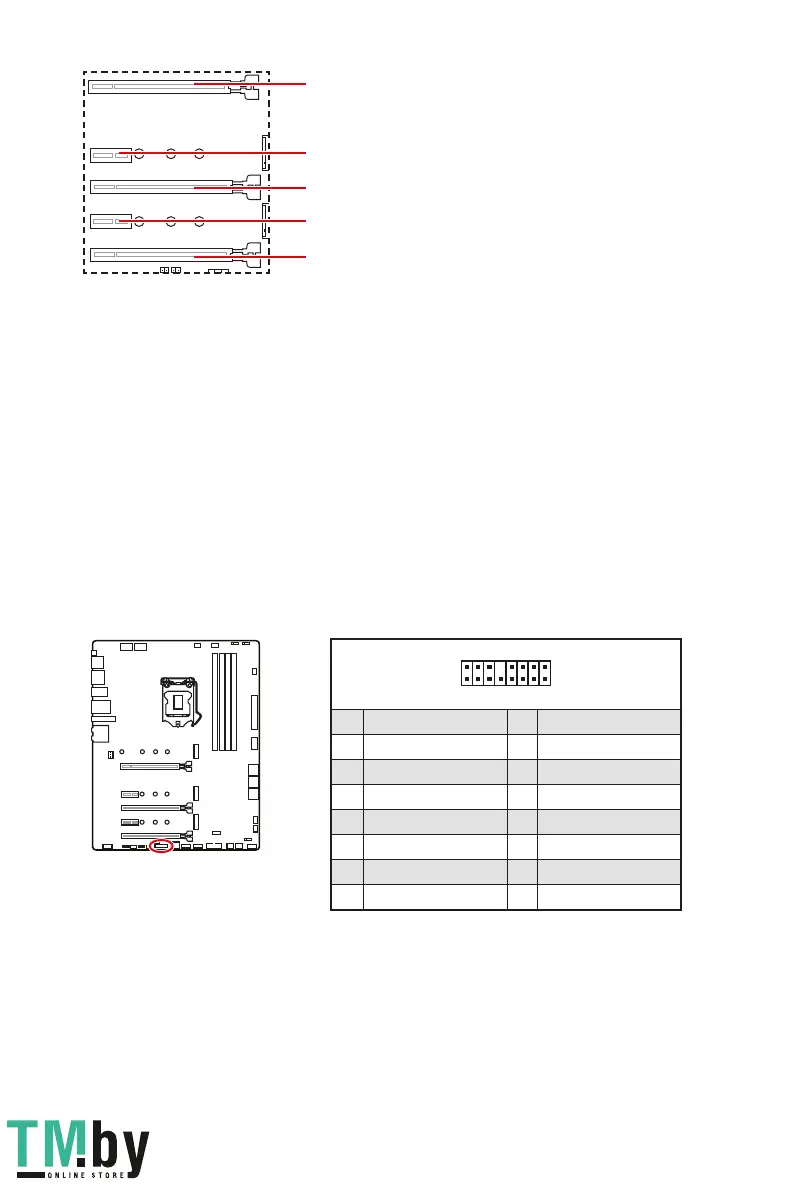

PCI_E1~5 : Slots d’extension PCIe
PCI_E1 : PCIe 4.0 x16 (CPU)
PCI_E2 : PCIe 3.0 x1 (Chipset Z590)
PCI_E4 : PCIe 3.0 x1 (Chipset Z590)
PCI_E3 : PCIe 3.0 x4 (Chipset Z590)
PCI_E5 : PCIe 3.0 x4 (Chipset Z590)
⚠
Important
∙
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
∙
Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
∙
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
∙
Le slot PCI_E3 est indisponible lorsqu’un SSD M.2 est installé dans le slot M2_2.
JTBT1 : Connecteur de carte additionnelle Thunderbolt
Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.
1
2 16
15
1 TBT_Force_PWR 2 TBT_S0IX_Entry_REQ
3 TBT_CIO_Plug_Event# 4 TBT_S0IX_Entry_ACK
5 SLP_S3#_TBT 6 TBT_PSON_Override_N
7 SLP_S5#_TBT 8 No pin
9 Ground 10 SMBCLK_VSB
11 DG_PEWake 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_Card_DET_R# 16 PD_IRQ#
