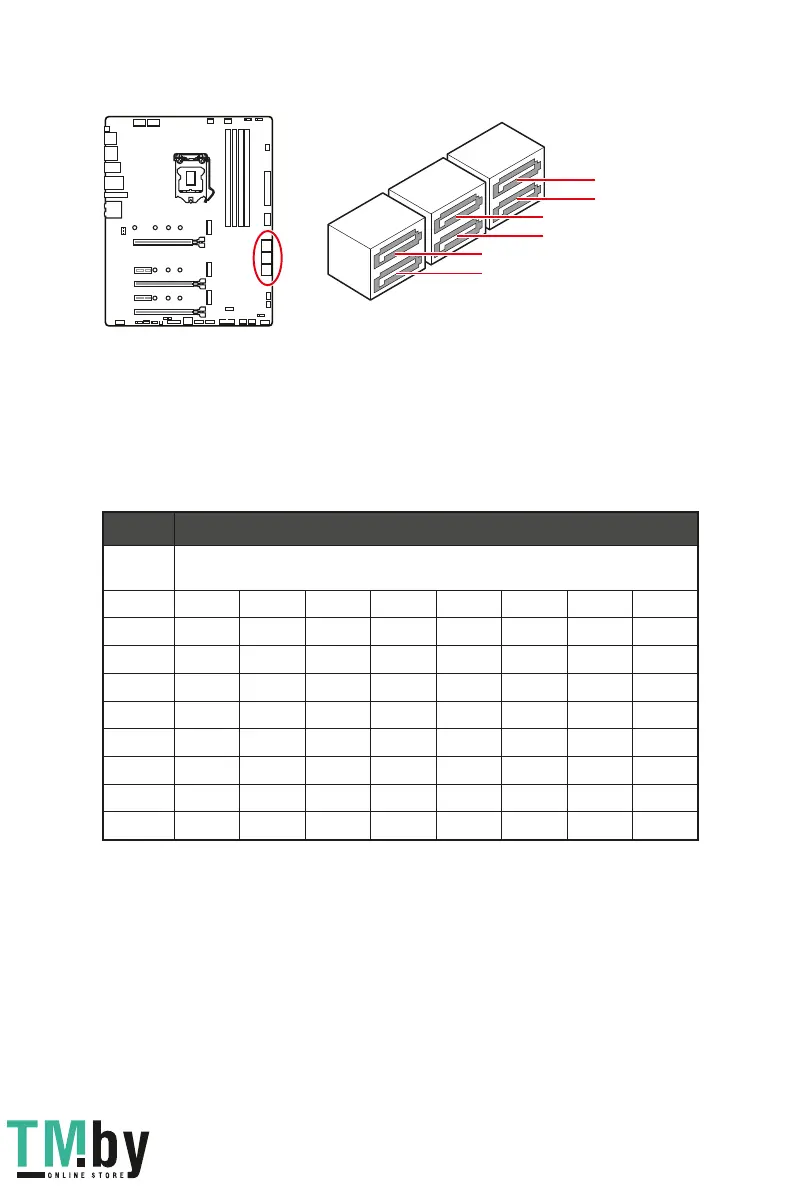

Vue d’ensemble des composants
SATA1~6 : Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
⚠
Important
∙ Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙ Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
Tableau de combinaison des slots M.2, SATA et PCI_E3
Slot Connecteurs disponibles
M2_1
PCIe (Le slot M2_1 est seulement disponible sur les processeurs Intel de
11ème génération)
M2_2 PCIe SATA PCIe SATA PCIe SATA
M2_3 PCIe PCIe SATA SATA PCIe SATA
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
PCI_E3
(SATA : SSD M.2 SATA , PCIe
⚠
Important
∙
Le slot PCI_E3 est indisponible lorsqu’un SSD M.2 est installé dans le slot M2_2. Le
connecteur SATA2 est indisponible lorsqu’un SSD M.2 SATA est installé dans le slot
M2_2.
∙
Les connecteurs SATA5 et SATA6 sont indisponibles lorsqu’un SSD M.2 est installé
dans le slot M2_3.
