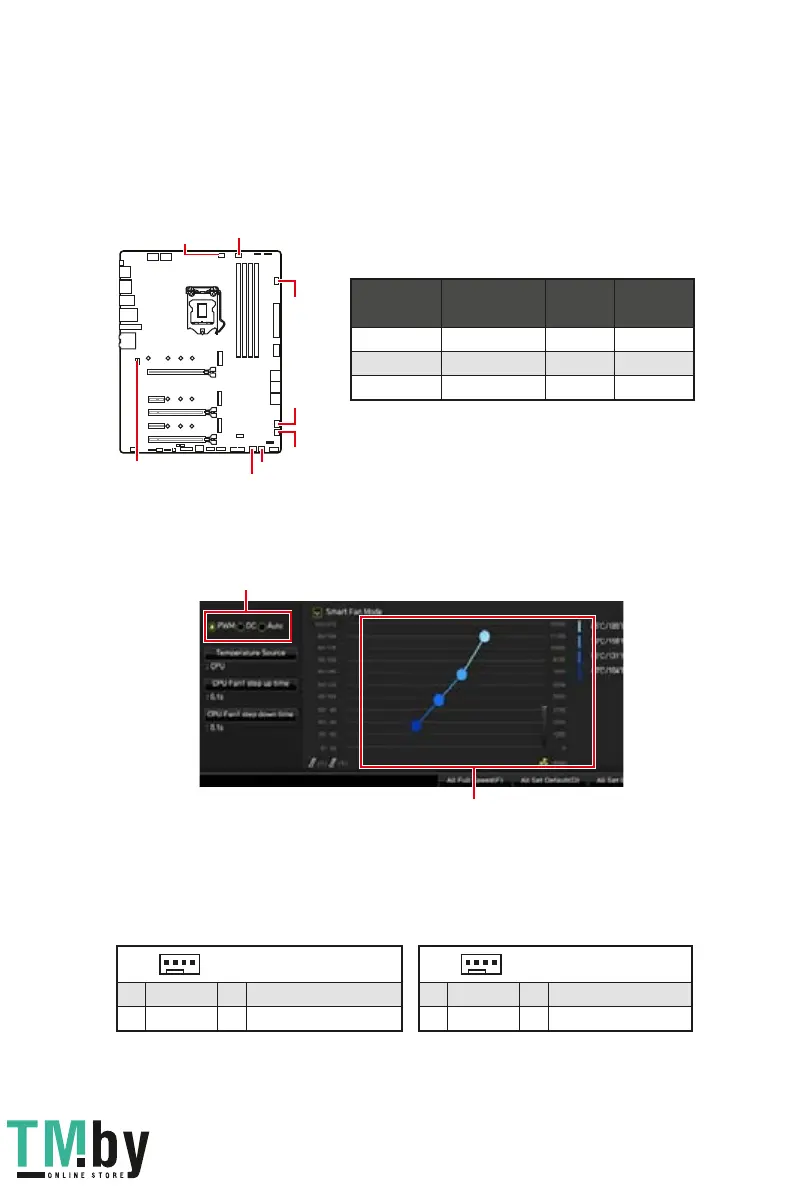

Übersicht der Komponenten
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die
Lüftergeschwindigkeit durch Ändern der Spannung. Dieses Motherboard kann den
PWM- und DC-Modus automatisch erfassen. Folgen Sie den folgenden Anweisungen,
um den PWM- oder DC-Modus manuell auszuwählen.
Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWM- oder DC-Modus aus
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
PWM-/ DC-Modus.
Die Gradientenpunkte des Lüfterverlaufs erlauben die
Anpasssung der Lüfterdrehzahl in Abhängigkeit von der CPU-
Temperatur.
Pin-Belegung der Lüfteranschlüsse
Anschluss
Standard-
lüftermodus
Max.
Strom
Max.
Leistung
CPU_FAN1 Auto-Modus 2A 24W
PUMP_FAN1 PWM-Modus 3A 36W
SYS_FAN1~6 DC-Modus 1A 12W
1
Pin-Belegung des PWM-Modus
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Pin-Belegung des DC-Modus
1 Ground 2 Voltage Control
3 Sense 4 NC
SYS_FAN1
SYS_FAN5
SYS_FAN3
SYS_FAN2
PUMP_FAN1
CPU_FAN1
SYS_FAN4
SYS_FAN6
