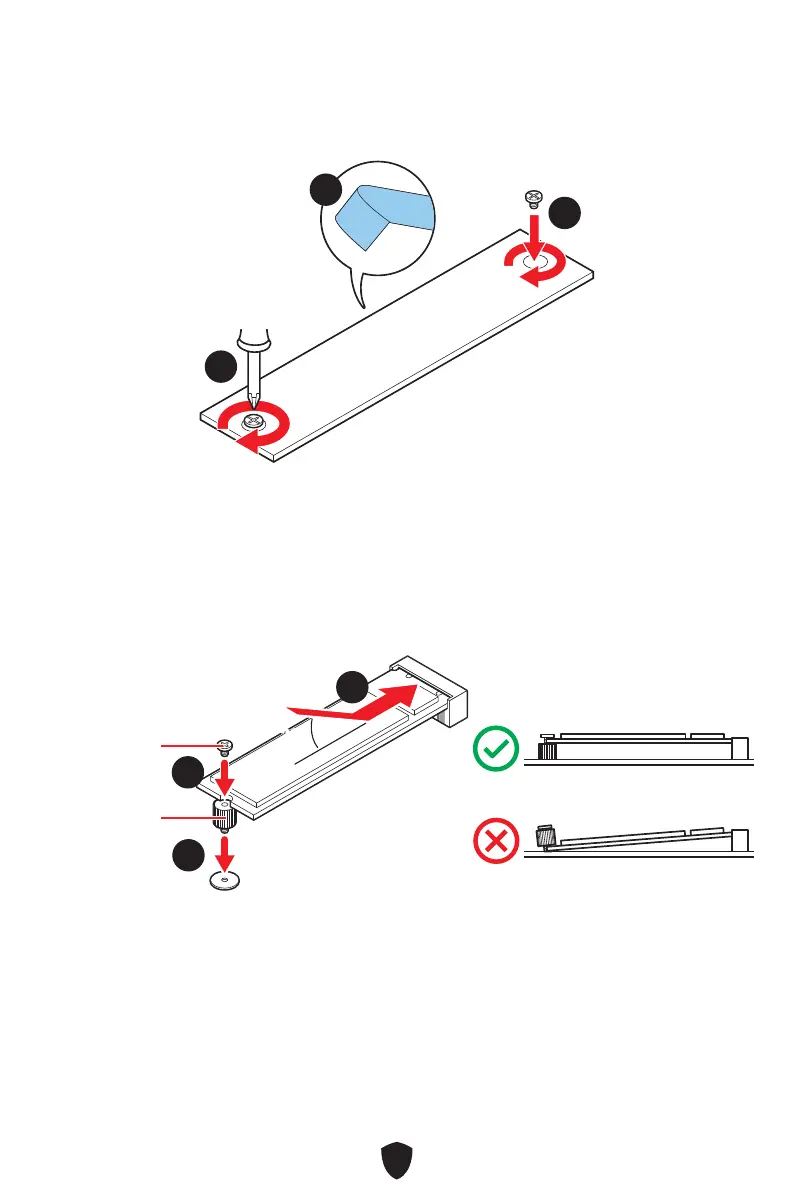

6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr-
Kühlkörper.
7. Setzen Sie den M.2 Shield Frozr-Kühlkörper wieder ein und sichern Sie ihn.
66
77
77
Installieren des M.2-Moduls im M2_2-Steckplatz
1. Bitte installieren Sie den mitgelieferten M.2-Abstandhalter in den M.2-Steckplatz
entsprechend der Länge Ihrer SSD.
2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
3. Schrauben Sie den M.2 SSD mit 8,5H M.2-Schraube.
30º30º
33
11
22
M.2
Schraube
M.2
Abstandshalter
