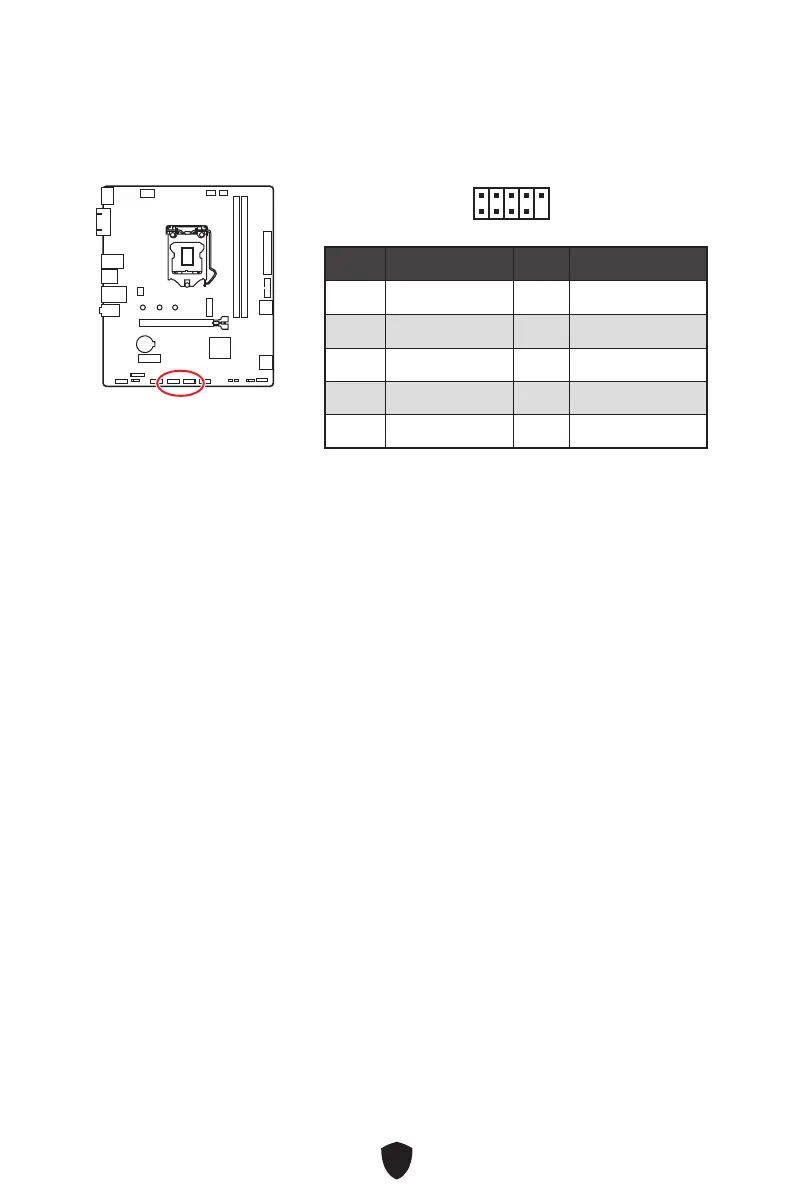

JUSB1 & 3 : Connecteurs USB 2.0
Ces connecteurs vous permettent de connecter les ports USB 2.0 sur le panneau
avant.

Important
 Notez que les broches VCC et Terre doivent être branchées correctement pour
éviter d’endommager la carte mère.
 Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez
installer l’utilitaire MSI Center.
Broche Nom de signal Broche Nom de signal
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
1
2 10
9
