16
Vue d’ensemble des composants
M2_1~2 : Slots M.2 (Touche M)
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur l’installation du SSD M.2.
http://youtu.be/JCTFABytrYA

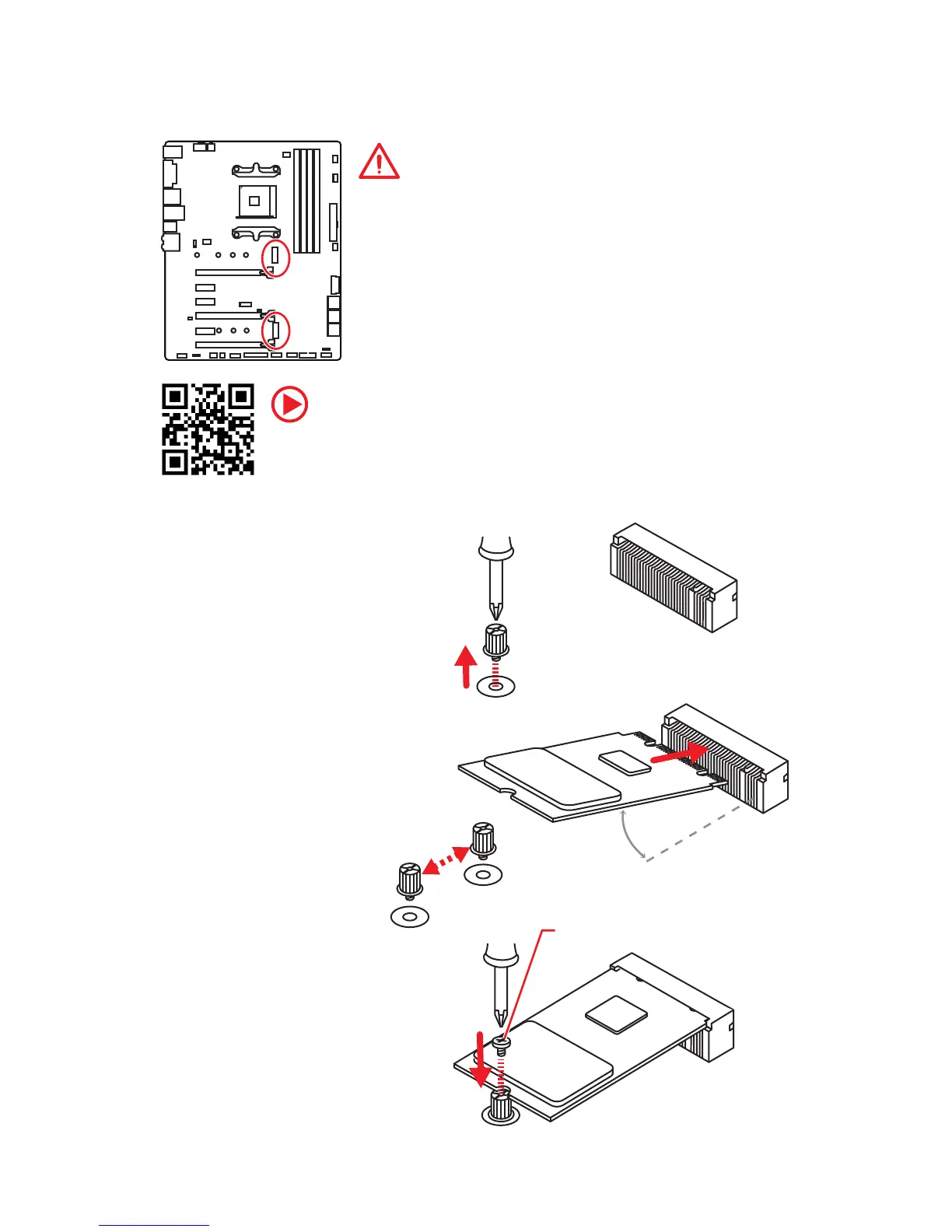

Installation du SSD M.2
30°
2. Déplacez et fixez la vis
M.2 à l’emplacement
approprié selon la taille
de votre SSD M.2.
3. Insérez votre SSD M.2
dans le slot M.2 à un
angle de 30 degrés.
4. Fixez le SSD M.2 avec la
vis M.2 fournie.
1. Desserrez la vis M.2 de
la carte mère.
Vis M.2 fournie
Important
y Le port SATA1 est indisponible lorsqu’un SSD SATA M.2
est installé dans le slot M2_2.
y Le slot PCI_E6 est indisponible lorsqu’un SSD PCIe M.2
est installé dans le slot M2_2.
y Le slot M2_1 supporte seulement le mode PCIe.
M2_1
M2_2
