27

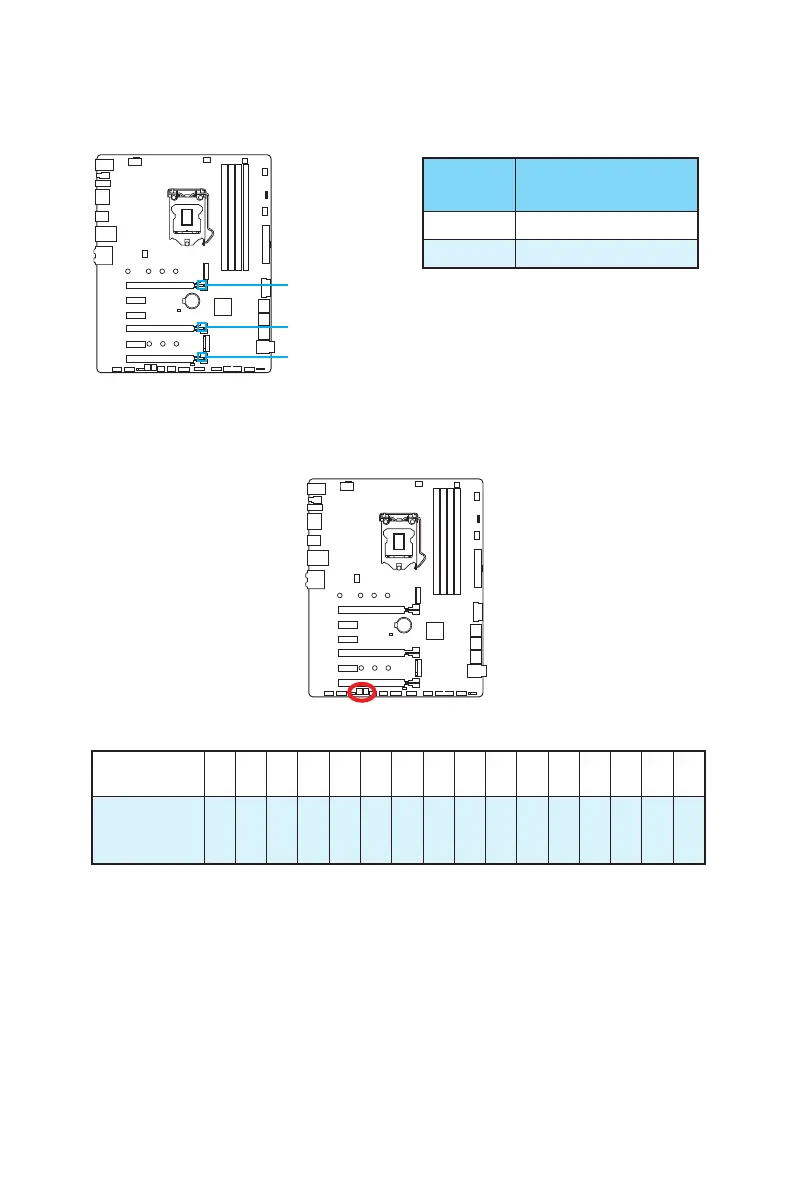

Indicateurs LED embarqués
LED PCI_E1
LED PCI_E4
LED PCI_E6
LEDs du slot PCIe x16
Ces LEDs indiquent l’état des slots PCIe x16.
Debug Code LED
La Debug Code LED affiche les codes de progression et d’erreur pendant et après le
processus de POST. Référez-vous au tableau de Debug Code LED pour plus de détails.
Tableau des caractères hexadécimaux
Hexadécimaux 0 1 2 3 4 5 6 7 8 9 A B C D E F
Affichage de
Debug Code
LED
0 1 2 3 4 5 6 7 8 9 A B C D E F
Phase de démarrage
Sécurité (SEC)- initialisation de très bas niveau
Initialisation Pre-EFI (PEI) – initialisation de la mémoire
Environnement d’exécution des pilotes (DXE) – initialisation du matériel principal
Sélection du périphérique de démarrage (BDS) – la configuration du système,
l’interface d’utilisateur de pré-OS et la sélection d’un périphérique amorçable (CD/
DVD, disque dur, USB, réseau, interface système, etc.)
Couleur
de la LED
Etat de la vitesse du
slot PCIe
Rouge x16
Blanc x8, x4, x1
