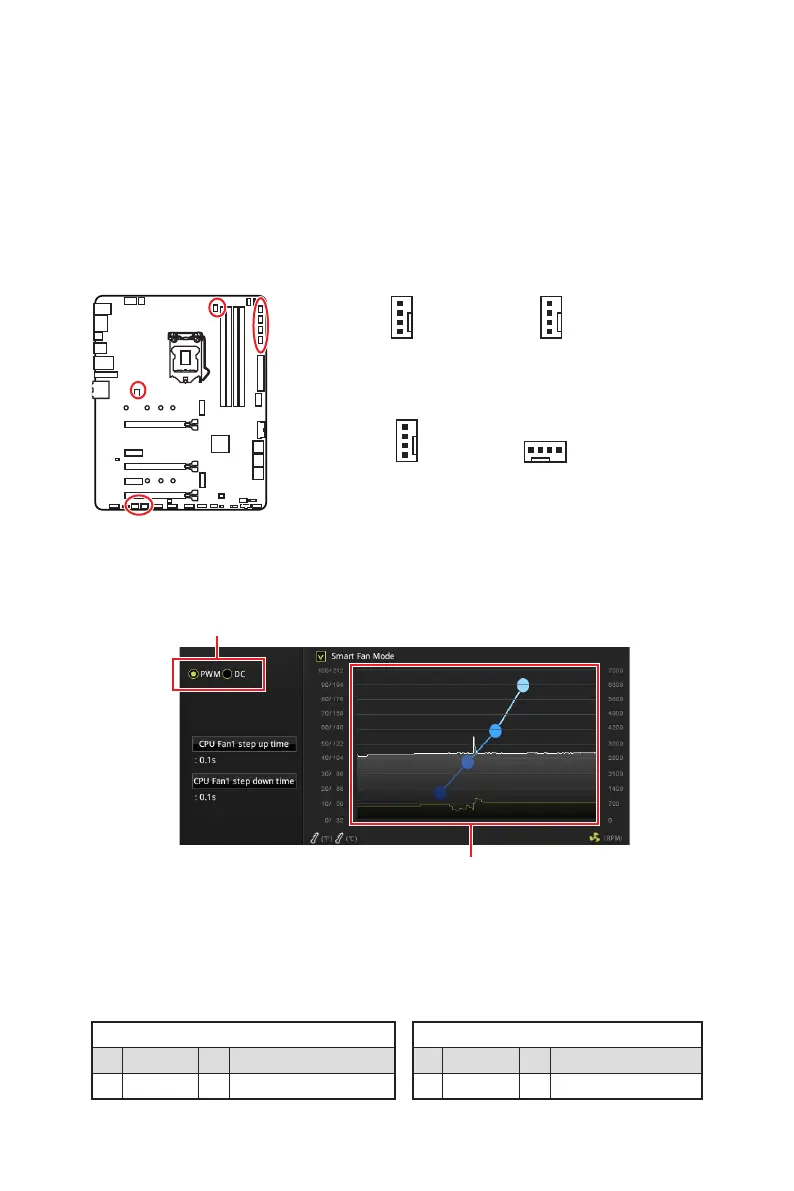

MSI Z490 GAMING CARBON WIFI - CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы Вентиляторов

26
Компоненты материнской платы
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов









1
SYS_FAN1, 2, 3, 6

1
SYS_FAN4, 5

1
CPU_FAN1


Переключение режимов работы и скорости вращения вентилятора
BIOS > HARDWARE MONITOR

PWMDC
⚠
Внимание!




Назначение контактов разъема для режима PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Назначение контактов разъема для подключения вентилятора
1
PUMP_FAN1

