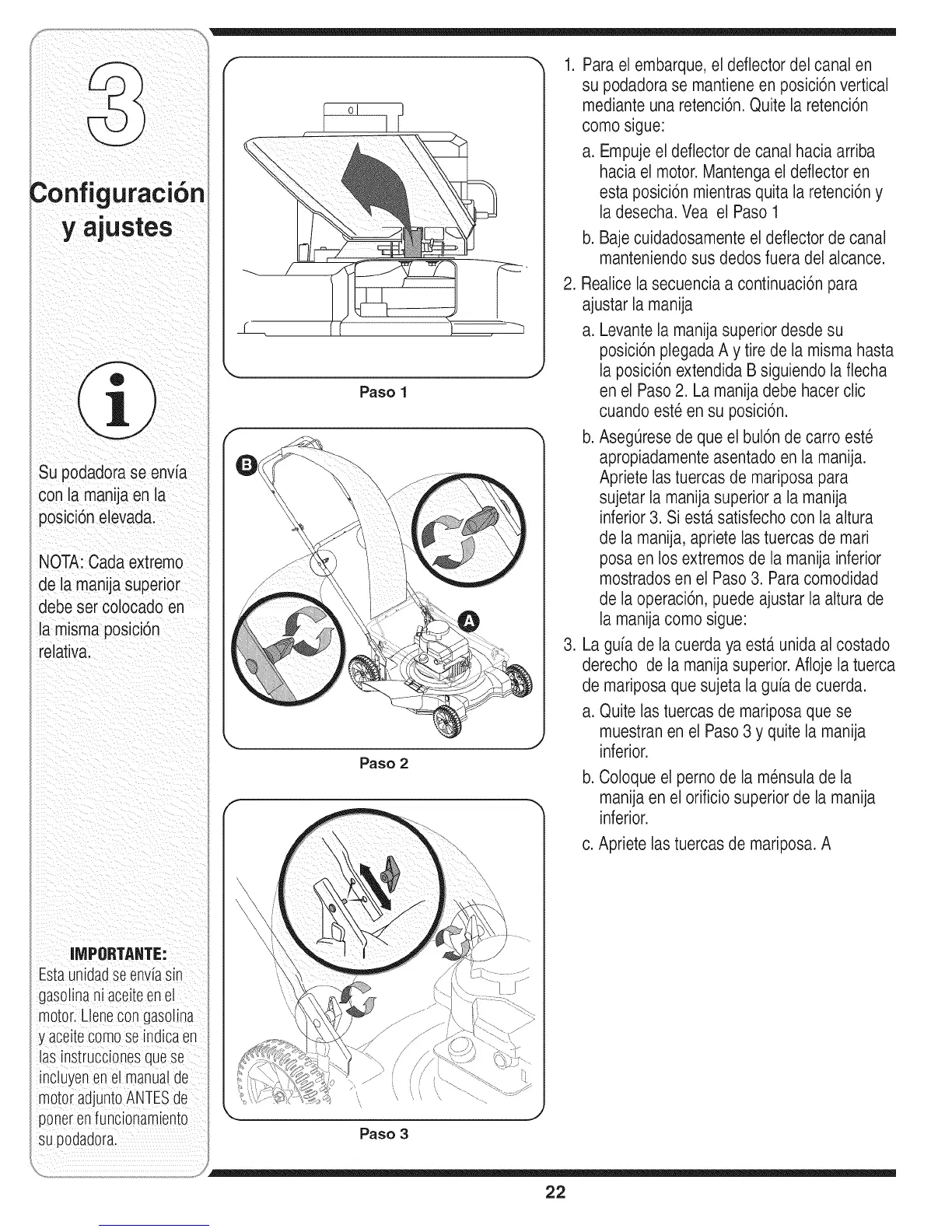

f 1. Para el embarque,el deflectordel canal en
odadorase env[a
con la manija en la
NOTA:Cada extremo
de la manija superior
debe ser colocado en
la misma posici6n
relativa.
k.
Paso 1
Paso 2
Paso 3
IMPORTMITE:
Estaunidadseenv[asin
gasolinaniaceiteenel
motor.Llenecongasolina
oseindicaen
lasinstruccionesquese
incluyenenel manualde
motoradjuntoANTESde
)nerenfuncionamiento
supodadora.
su podadorase mantiene en posici6nvertical
mediante una retenci6n.Quite la retenci6n
como sigue:
a. Empuje el deflectorde canal hacia arriba
hacia el motor.Mantenga el deflector en
esta posici6n mientrasquita la retenci6ny
la desecha. Vea el Paso 1
b. Baje cuidadosamenteel deflector de canal
manteniendosus dedosfuera del alcance.
2. Realicela secuencia a continuaci6n para
ajustar la manija
a. Levantela manijasuperior desde su
posici6n plegadaA y tire de la misma hasta
la posici6n extendida Bsiguiendo la flecha
en el Paso2. La manija debe hacerclic
cuando este ensu posici6n.
b.AsegOresede que el bul6n de carro este
apropiadamenteasentado en la manija.
Apriete lastuercas de mariposa para
sujetar la manijasuperior a la manija
inferior3. Siesta satisfechocon la altura
de la manija,apriete las tuercas de mari
posa en los extremos de la manija inferior
mostradosen el Paso3. Para comodidad
de la operaci6n, puedeajustar la altura de
la manijacomo sigue:
3. La guia de la cuerda ya est,. unida al costado
derecho de la manija superior.Afloje la tuerca
de mariposa que sujeta la guia de cuerda.
a. Quite las tuercas de mariposa que se
muestranen el Paso3 y quite la manija
inferior.
b. Coloqueel perno de la mensula de la
manijaen el orificio superior de la manija
inferior.
c. Apriete las tuercas de mariposa.A
