7
CHAPITRE 3: INSTALLATION
Fil de la bougie
1. Débranchez le fil de la bougie et mettez le à la masse
contre le moteur.
2. Si le moteur est équipé d’une gaine en caoutchouc,
attachez celle-ci à un boulon du moteur pour mettre à
la terre. Voir la Figure 1.
Cale d’expédition
Vous remarquerez que le déflecteur de la goulotte de
votre tondeuse se trouve en position verticale. Il est
retenu par une cale utilisée à des seules fins d’expédition.
Veuillez enlever cette cale et la jeter avant d’utiliser la
tondeuse. Voir la Figure 2.
1. Pour retirer la cale, tirez la goulotte à montage à
ressort vers le moteur. Enlevez la cale et abaissez
doucement la goulotte à la position de
fonctionnement. Éloignez vos doigts.
Installation du guidon inférieur et
supérieur
1. Relevez le guidon supérieur en le tirant pour le placer
en position de travail. Assurez-vous que le guidon
inférieur est bien appuyé sur les supports de montage.
Voir la Figure 3.
2. Serrez les écrous à oreilles A de chaque côté du
guidon. Voir la Figure 4.
REMARQUE: Pour l'expédition, le guidon de la tondeuse
est placé à la plus haute. Pour abaisser le guidon,
consultez le chapitre «Réglages».
3. Serrez les écrous à oreilles C et D sur l’extrémité du
guidon inférieur pour le maintenir en place sur les
supports de montage du guidon.
4. Utilisez un attache-câble pour maintenir le câble à la
base du guidon inférieur de gauche. Coupez tout
excès sur l’attache-câble. Voir la Figure 5.

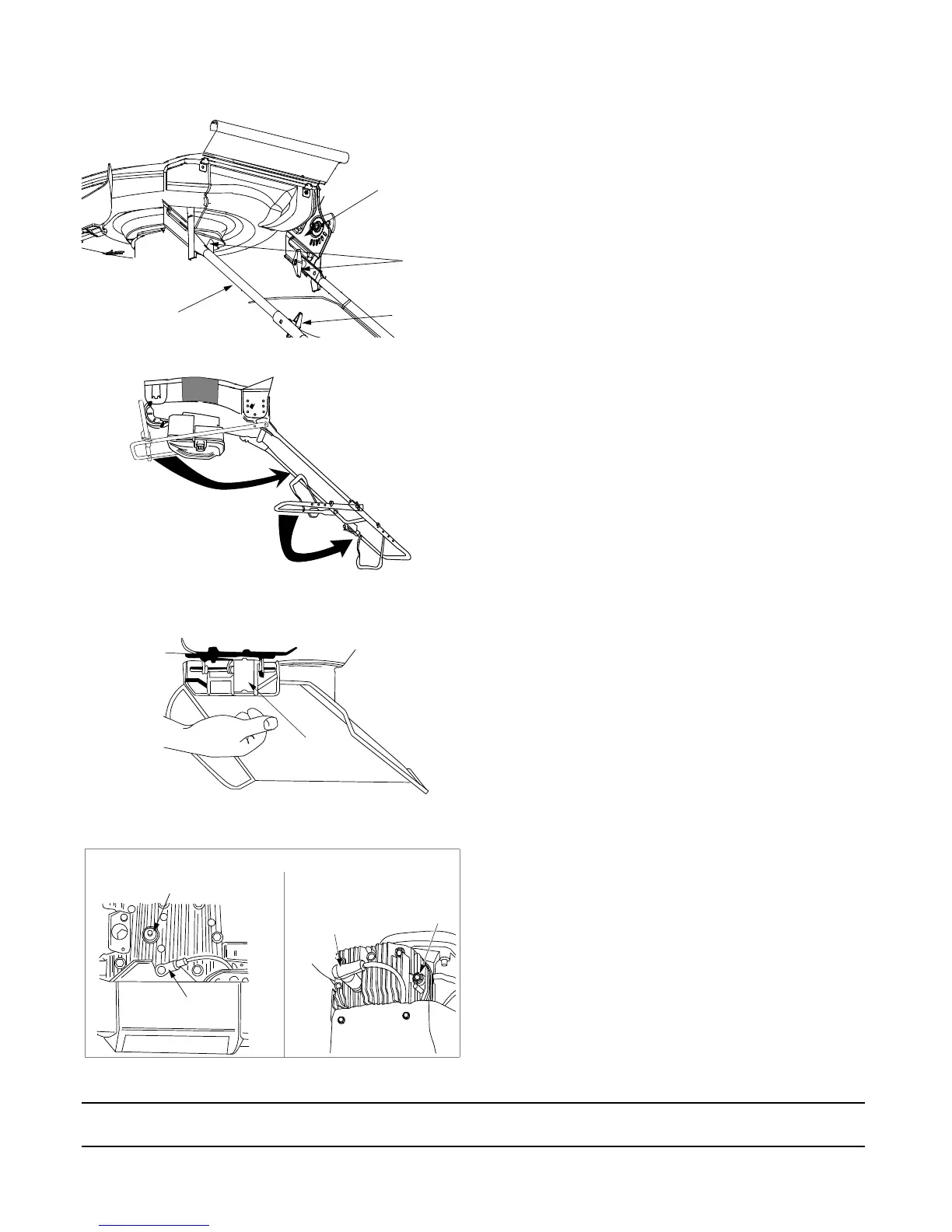

Fil de
la bougie
Boulon
Bougie
Fil de la
bougie
Figure 1
Cale
Figure 2
d’expédition
Figure 3
Guidon
inférieur
Écrous
à oreilles
Support
de montage
du guidon
Écrou à
oreilles A
Figure 4
C et D
