Français
Testeur numérique de différentiels 7
Description fonctionnelle (suite)
Remarque
importante

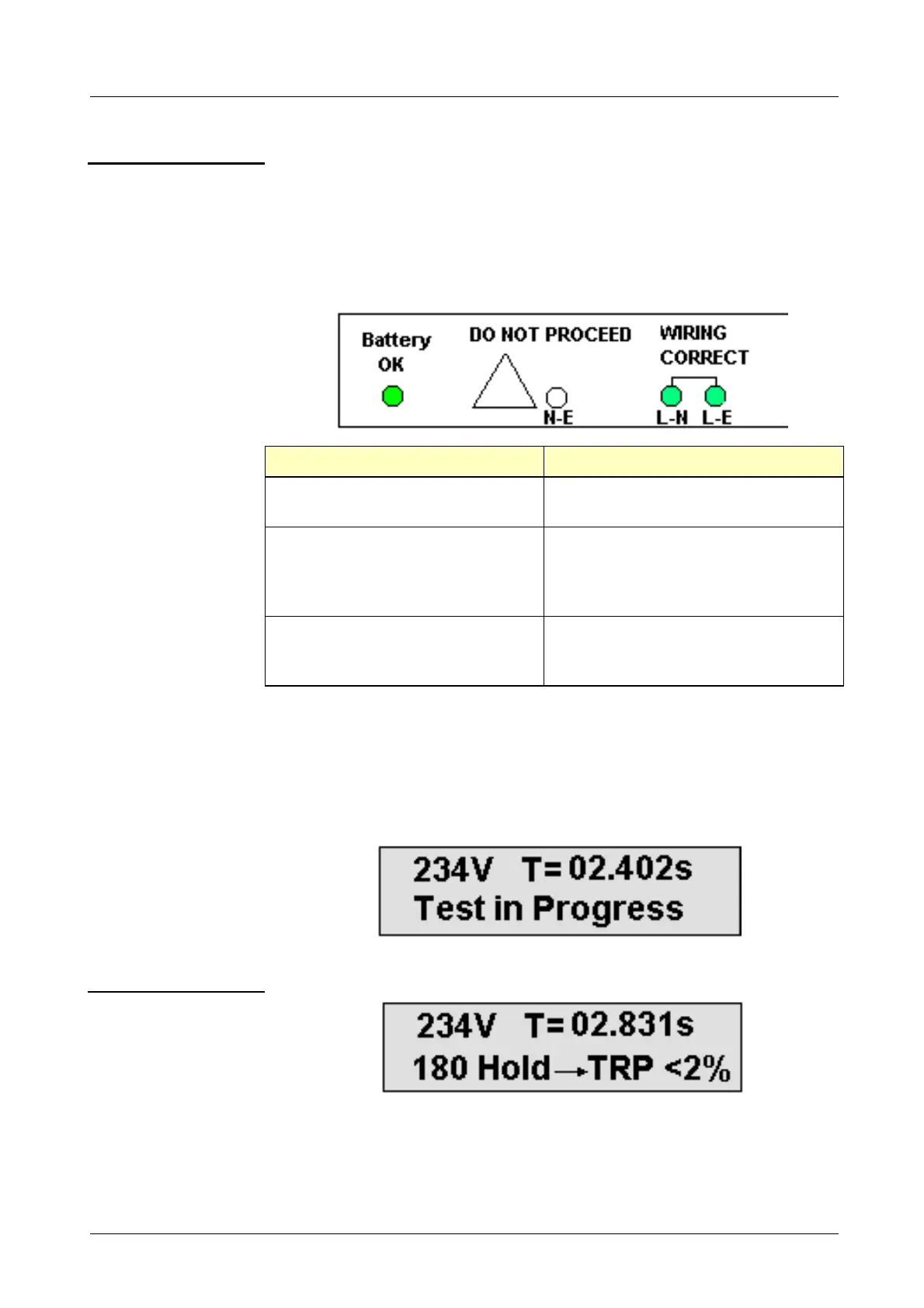

Pour que le test puisse être effectué, il faut que :
- La LED "Battery OK" soit allumée et de couleur verte.
- La LED "Do not proceed" N-E soit éteinte.
- Les LEDs "Wiring correct" L-N et L-E soient allumées et de couleur
verte.
Si Alors
La LED "Battery OK" est éteinte, il faut remplacer les piles
(cf. §. Remplacement des piles)
La LED "Do not proceed" N-E est
alumée,
le branchement de la phase est
mauvais ; recommencez
le branchement des 3 fils E (terre),
N (Neutre) et L (Phase).
Seulement une des LEDs "Wiring
correct" L-N et L-E est verte,
échanger les connexions L et N ou
L et E jusqu'à ce que les 2 LEDs
soient vertes.
Quand toutes les LEDs sont correctes et que la tension phase-terre est
mesurée, appuyez sur le bouton "ON / TEST" pour lancer le test de
différentiel.
Si rien ne se passe et que le différentiel ne disjoncte pas, faites un essai
en inversant les fils Neutre et Terre. La LED N-E doit rester éteinte et les
LEDs L-N et L-E vertes).
Cet écran indique que le test est en train de se faire depuis 2,402 s et
la tension entre la phase et la terre était de 234V avant le début du test.
Après la mesure
Le test est terminé et l’écran indique :
- que la tension phase-terre était de 234 V avant le début du test
- que le différentiel a disjoncté (TRP) sur une phase de signal à 180° et
dans un temps de 02,831 s.
« Hold » indique que le résultat reste à l’écran jusqu’au prochain test.
