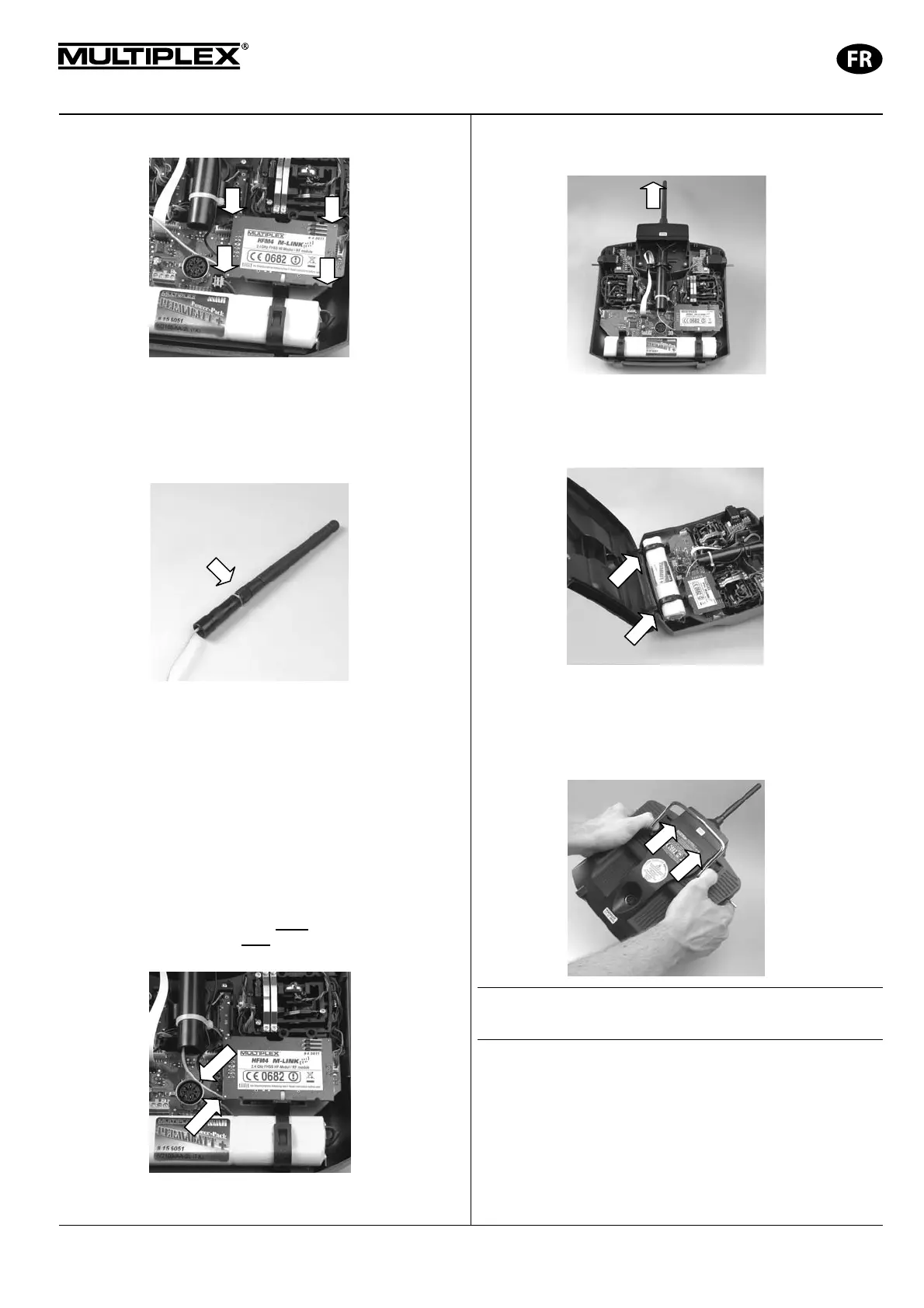

Notice d’utilisation du
Module HF 2,4 GHz HFM4 M-LINK
Page 15
Notice d’utilisation du module HF 2,4 GHz HFM4 M-LINK # 82 5499 (09-07-20/MIWA) • Sous réserve d’erreur ou de modification!
¤
MULTIPLEX
Pour cela veillez à ne pas branchez le module HF en décalé
sur les contacts:
7.5.: Mise en place de l’antenne 2,4 GHz
1. Vissez l’antenne 2,4 GHz avec son pied:
x Pour cela prenez l’antenne à la partie moletée.
x La fixation par vis résultante doit être serrée afin que lors
de l’utilisation l’antenne ne puisse en aucun cas se
défaire comme par ex. en la tournant:
! Remarque: évitez trop de force et mauvais placement
lors du vissage!
2. Redressez l’unité antenne 2,4 GHz ainsi obtenu (sans tordre)
et passez la délicatement par derrière dans le tube de ré-
ception de l’antenne.
! Attention: la partie mobile au niveau du pied et du
corps de l’antenne doit être parallèle pour pouvoir
l’engager dans l’émetteur. Dans le cas contraire,
l’antenne peut se tordre et en frottant contre le tube la
surface conductrice de celle-ci peut être endommagé.
3. Passage du câble du module HF et de l’antenne dans
l’émetteur:
Le câble de liaison doit passer sous
le module HF 2,4 GHz
HFM4 M-LINK ainsi qu’à côté
de la prise multifonction
MULTIPLEX:
4. Sortir vers le haut l’unité d’antenne 2,4 GHz du tube de
guidage, jusqu’à ce que la partie amovible soit visible ou
que vous sentiez une résistance:
7.6.: Refermez le boîtier de l’émetteur
1. Replacez avec une inclinaison le dos de l’émetteur en
engageant le bord arrière et veillez à ce que les crochets
s’engagent correctement (flèches de l’illustration):
2. Refermez délicatement le dos de l’émetteur:
Assurez vous qu’aucun câble ne soit coincé. Le dos du
boîtier doit se placer régulièrement et sans contraintes.
3. Poussez les parties de verrouillages vers le haut jusqu’en
butée (sens contraire de „OPEN“):
8. POSITION IDEALE POUR LANTENNE
LORS DE SON UTILISATION
L’antenne d’émission 2,4 GHz correctement montée peu se
tourner de chaque côté et est inclinable vers le haut.
Pour l’utilisation de votre émetteur, orientez l’antenne d’émission
sur son articulation à peu près à la verticale puis tournez celle-ci
vers la gauche ou la droite jusqu’à ce qu’elle soit presque
horizontale (voir illustration):
