Istruzioni per l’uso
modulo HF 2,4 GHz HFM4 M-LINK
Pagina 20
Istruzioni per l’uso modulo HF 2,4 GHz HFM4 M-LINK # 82 5499 (09-07-20/MIWA) • Con riserva di errori e modifiche! •
MULTIPLEX

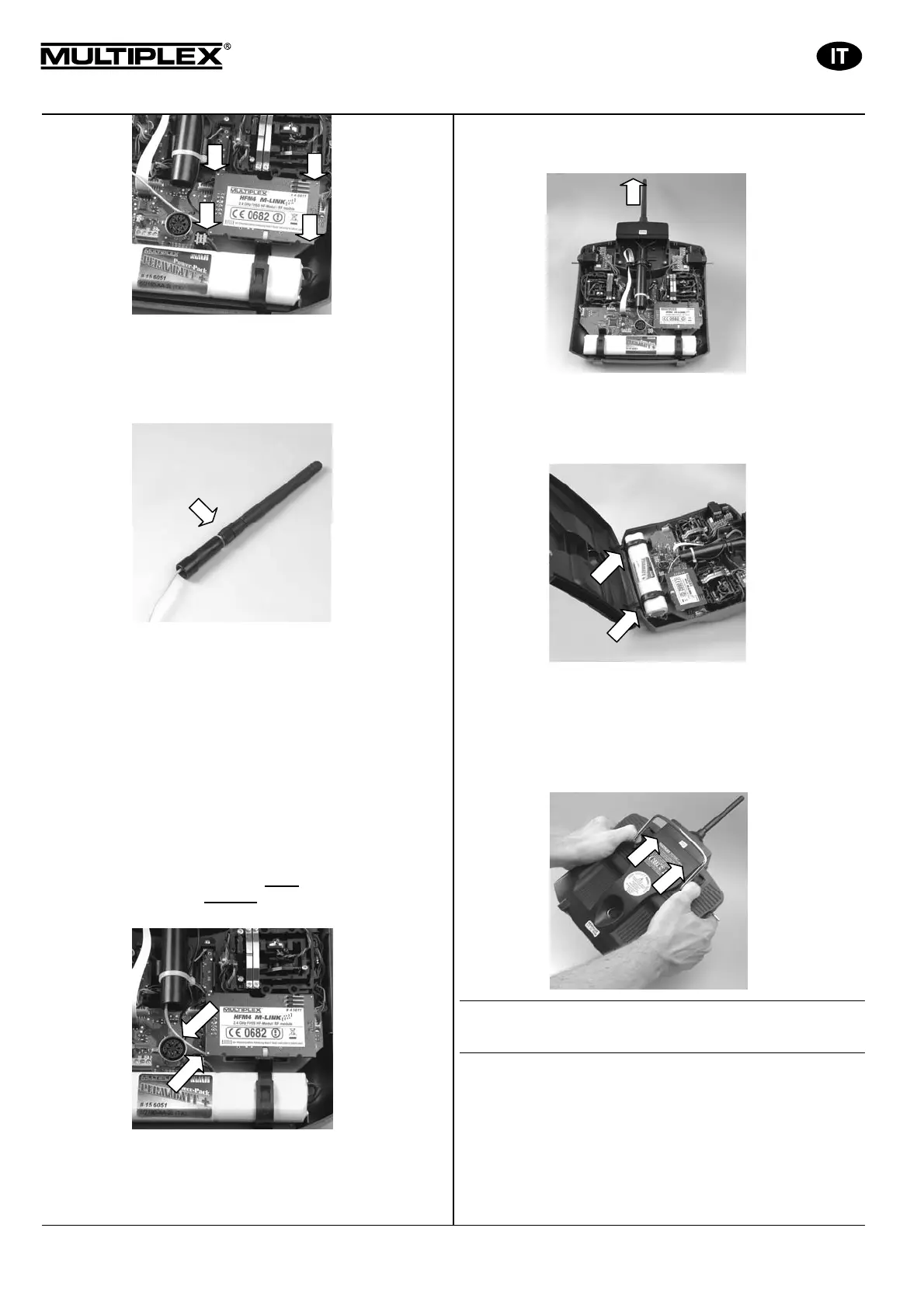

7.5.: Installare l’unità antenna 2,4 GHz
1. Avvitare l’antenna 2,4 GHz al supporto antenna:
x Afferrare l’antenna nel punto indicato.
x Avvitare saldamente, per evitare che l’antenna si allenti
una volta installata:
! Nota: Serrare saldamente, però senza esagerare,
facendo attenzione ad inserire correttamente la parte
filettata!
2. Raddrizzare l’unità antenna 2,4 GHz, così preparata, ed
inserirla attentamente dalla parte inferiore del tubo di
supporto.
! Attenzione: Il perno di posizionamento, sulla parte
superiore della radio, si deve trovare in parallelo con il
tubo di supporto, altrimenti si corre il rischio di incastra-
re l’antenna o di danneggiare i contatti all’interno del
tubo.
3. Posizionare il cavo di collegamento fra modulo HF e unità
antenna:
Il cavo deve essere posizionato sotto
al modulo HF 2,4
GHz HFM4 M-LINK e accanto
alla presa multifunzione
MULTIPLEX:
4. Tirare verso l’alto l’unità antenna 2,4 GHz, fino a quando è
visibile il giunto o fino ad una percettibile resistenza mecca
nica:
7.6.: Chiudere il coperchio posteriore
1. Posizionare attentamente il coperchio in posizione inclinata,
sul bordo posteriore della radio e controllare che entrambe le
linguette combacino con la loro sede (vedi foto seguente):
2. Chiudere con cautela:
Fare attenzione che nessun cavo rimanga schiacciato. Il co-
perchio deve combaciare con la radio in modo uniforme e
senza tensioni.
3. Spingere in avanti i cursori di chiusura (in direzione opposta
a „OPEN“):
8. POSIZIONE IDEALE DELL’ANTENNA RADIO
DURANTE IL FUNZIONAMENTO
Una volta installata, l’antenna radio 2,4 GHz potrà essere
ruotata lateralmente o inclinata verso l’alto.
Durante il funzionamento piegare l’antenna in prossimità del
giunto, all’incirca ad angolo retto e ruotarla infine in orizzontale,
a destra o sinistra (vedi foto):
