Manual de Instrucciones del
Módulo RF 2,4 GHz HFM4 M-LINK
Página 25
Instrucciones del módulo RF 2,4 GHz HFM4 M-LINK # 82 5499 (09-07-20/MIWA) • ¡Salvo error, corrección o modificación técnica! •
MULTIPLEX

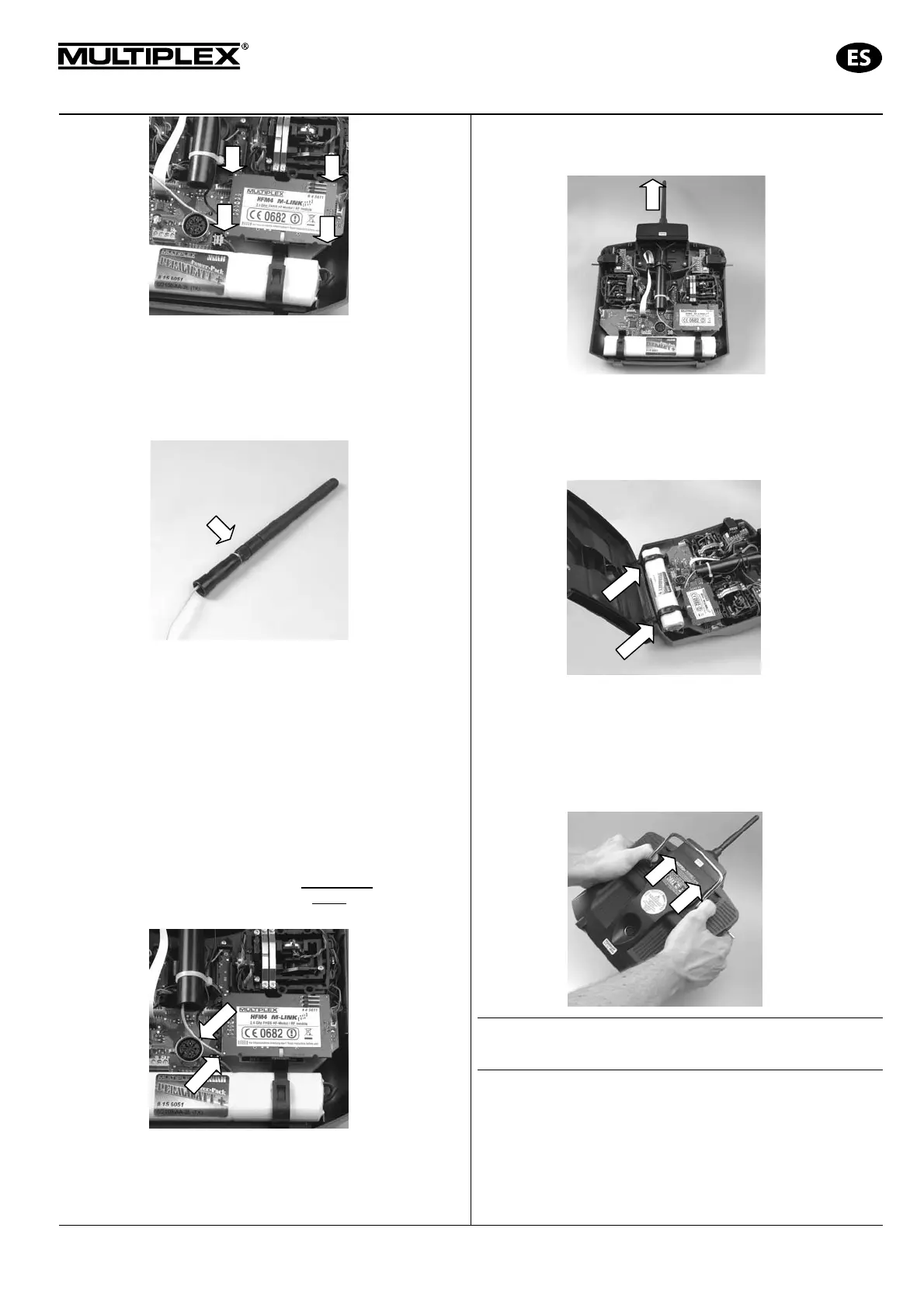

7.5.: Instale la unidad de la antena 2,4 GHz
1. Atornille la antena de 2,4 GHz con su pié:
x Sostenga la antena por la parte a roscar.
x El apriete debe quedar bien fijo, de manera que durante
el uso de la antena, p. ej., al girarla una vez montada –
ésta no pueda soltarse bajo ningún concepto:
! Nota: ¡Debe evitar el uso de fuerza desmedida y doblar
las partes individuales durante el enroscado!
2. Alinee la antena 2,4 GHZ (sin doblarla) e introdúzcala con
cuidado, desde la parte inferior, en el tubo que hace de guía
de la antena.
! Atención: La base abatible por encima del frontal de
la emisora debe quedar en paralelo al tubo de la antena
durante todo este proceso. En caso contrarío se podría
doblar la antena y dañarse los contactos por rozamiento
del tubo de la antena.
3. Tendido del cable de conexión del módulo RF y el bloque de
la antena en la emisora:
El cable de unión debe ser llevado por debajo
del módulo
RF 2,4 GHz HFM4 M-INK y también junto
a la clavija
multifunción MULTIPLEX:
4. Extraiga el bloque de la antena de 2,4 GHz por el tubo de
salida de la antena, hasta que la rótula de la antena sea
visible y ofrezca resistencia:
7.6.: Cierre la carcasa de la emisora
1. Apoye con cuidado la tapa de la carcasa sobre el borde de
la parte frontal, prestando atención a que ambas pinzas de
sujeción estén colocadas correctamente (flecha de la
siguiente ilustración):
2. Cierre con cuidado la carcasa de la emisora:
Debe comprobar que ningún cable pueda ser aprisionado.
Ambas mitades de la emisora deben encajar suavemente y
sin ningún esfuerzo.
3. Lleve los cierres deslizantes hasta su tope superior
(en dirección contraria a „OPEN”):
8. POSICIÓN IDÓNEA DE LA ANTENA DE LA
EMISORA DURANTE EL FUNCIONAMIENTO
La antena de la emisora 2,4 GHz, una vez montada, puede abatir
hacia arriba y girar lateralmente.
Para trabajar con la emisora pliegue la antena de la emisora por
la rótula en ángulo recto y, a continuación, desplace horizontal-
mente la antena hacia la izquierda o derecha (ver ilustración):
