Murray 405028X51 - Page 49

49
7. Rimuovere il dado di regolazione dalla staffa del
cambio (3). Tirare la cinghia di trasmissione del
movimento sulla staffa del cambio (3) ( F
Figura18
).
8. Per rimuovere la cinghia di trasmissione (1) dalla
puleggia di scarico (2), tirare la parte anteriore
della cinghia sotto la puleggia di scarico (2), e
quindi fra la puleggia di scarico e la piastra dello
sterzo (3)) (F
Figura 19
).
9. Rimuovere il pannello di accesso (1) (F
Figura 20
).
10. Rimuovere le due viti (4) che attaccano il gruppo
del piantone di guida. Alzare il volante e il gruppo
del piantone di guida. Tirare la cinghia di
trasmissione (3) sotto il gruppo del piantone di
guida.
11. Rimuovere la cinghia di trasmissione. La parte
di ricambio corretta e assistenza sono disponibili
presso il centro assistenza autorizzato più vicino.

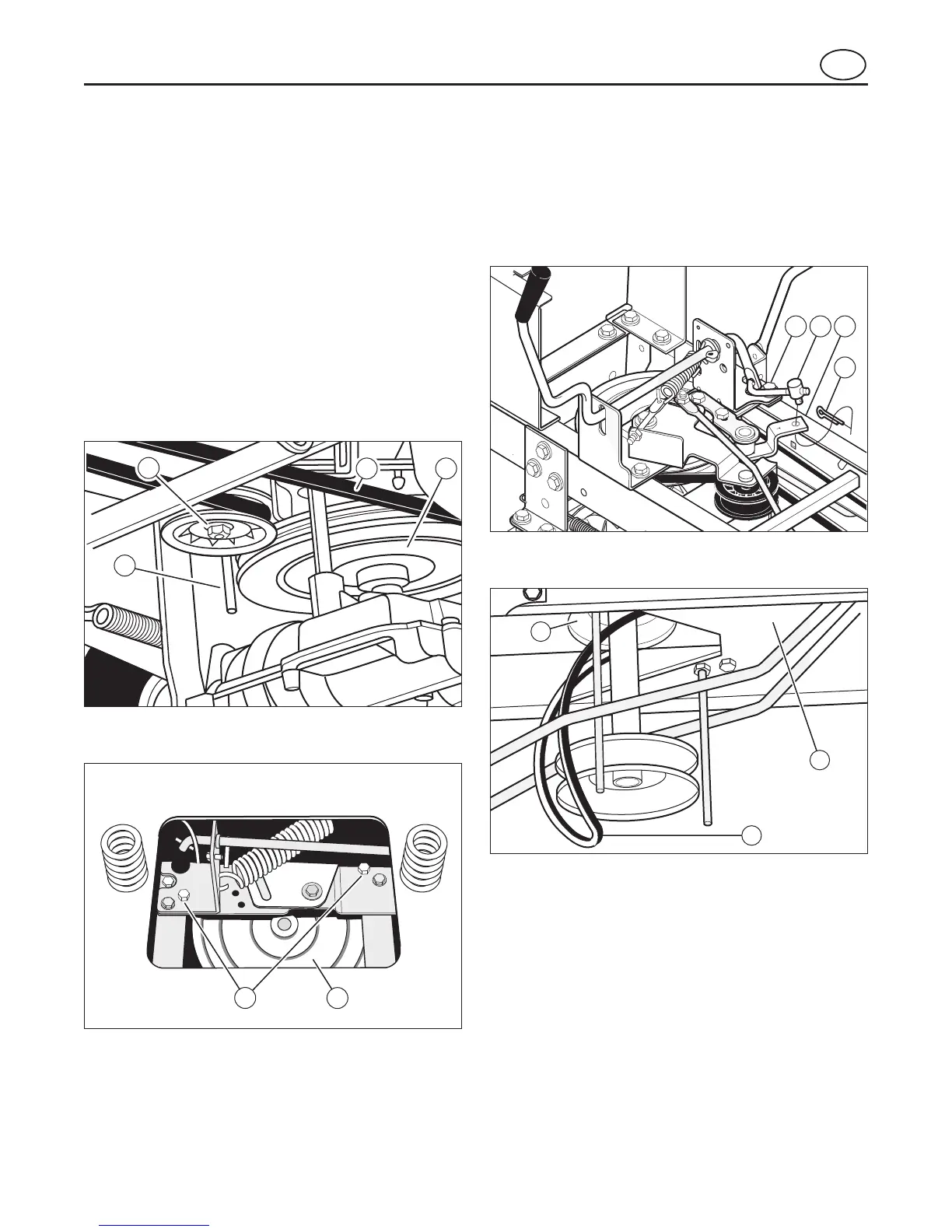

Come sostituire la cinghia di trasmissione del
movimento
1. Rimuovere l’alloggiamento del tagliaerba. Vedere
le istruzioni su “Come rimuovere l’alloggiamento
del tagliaerba”.
2. Premere a fondo il pedale e innestare il freno a
mano.
3. Rimuovere la puleggia folle (1) (F
Figura 16
).
4. Per accedere alle guide della cinghia (1),
rimuovere la batteria e il portabatteria (F
Figura 17
).
Vedere “Come rimuovere la batteria”.
5. Allentare le guide della cinghia (1) alla puleggia
motrice (2).
6. Rimuovere la cinghia di trasmissione del
movimento (3) dalla puleggia motrice (4)
(F
Figura 16
).
1
1
1
3
1
4
1
2
Figura 16
1
2
Figura 17
1
2
3
4
Figura 18
1
2
3
Figura 19
Manutenzione
it
