12. For at montere drivremmen, følg ovennævnte
procedure i omvendt rækkefølge.
13. Kontroller at drivremmen er i de rigtige spor (1)
(F
Figur 21
). Vær sikker på at drivremmen er mon-
teret korrekt på tomgangsremskiven (2). Vær sikker
på at ratstammeenheden (3) er indenfor drivrem-
men.
Vedligeholdelse
da
Afmontering af plænetraktorens klippeenhed
1. Sæt klingekontrollen (1) til DISENGAGE position
(F
Figur 22
).
2. Sæt løftehåndtaget (2) til positionen for justering
klippeenhedens niveau.
3. Afmonter splitterne og skiverne fra justerarmene
(3). Se illustrationer ”C” og ”D”.
4. Afmonter splitterne og skiverne fra ophængn-
ingsledet (4). Se illustrationer ”A og ”B”.
5. Afkobl udtræksfjederen (5) fra klingekontrolstan-
gen (6). Se illustration ”E”.
6. Afkobl det forreste beslag (9) fra akselstøtten. Se
illustration ”F”.
7. Afmonter klippeenhedens drivrem (7) fra rem-
skiven (8).
8. Træk klippeenheden væk fra højre side af plæne-
traktoren.
9. For at montere klippeenheden, følg ovennævnte
procedure i omvendt rækkefølge.
Udskiftning af klippeenhedens drivrem
1. Afmonter klippeenheden. Se instruktionerne
Afmontering af plænetraktorens klippeenhed”.
2. Træk remholderen (1) væk fra tomgangsremskiven
(2) og afmonter klippeenhedens drivrem (3) (F
Figur
10
).
3. Træk remholderen (4) væk fra den højre akselrem
skive (5) og afmonter klippeenhedens drivrem (3).
4. Træk remholderen (4) væk fra venstre akselrem-
skive (6) og afmonter klippeenhedens drivrem (3).
Korrekte reservedele og assistance kan fås fra et
autoriseret værksted i Deres område.
5. For at montere klippeenhedens drivrem, følg oven-
nævnte procedure i omvendt rækkefølge.
3
1
2
4

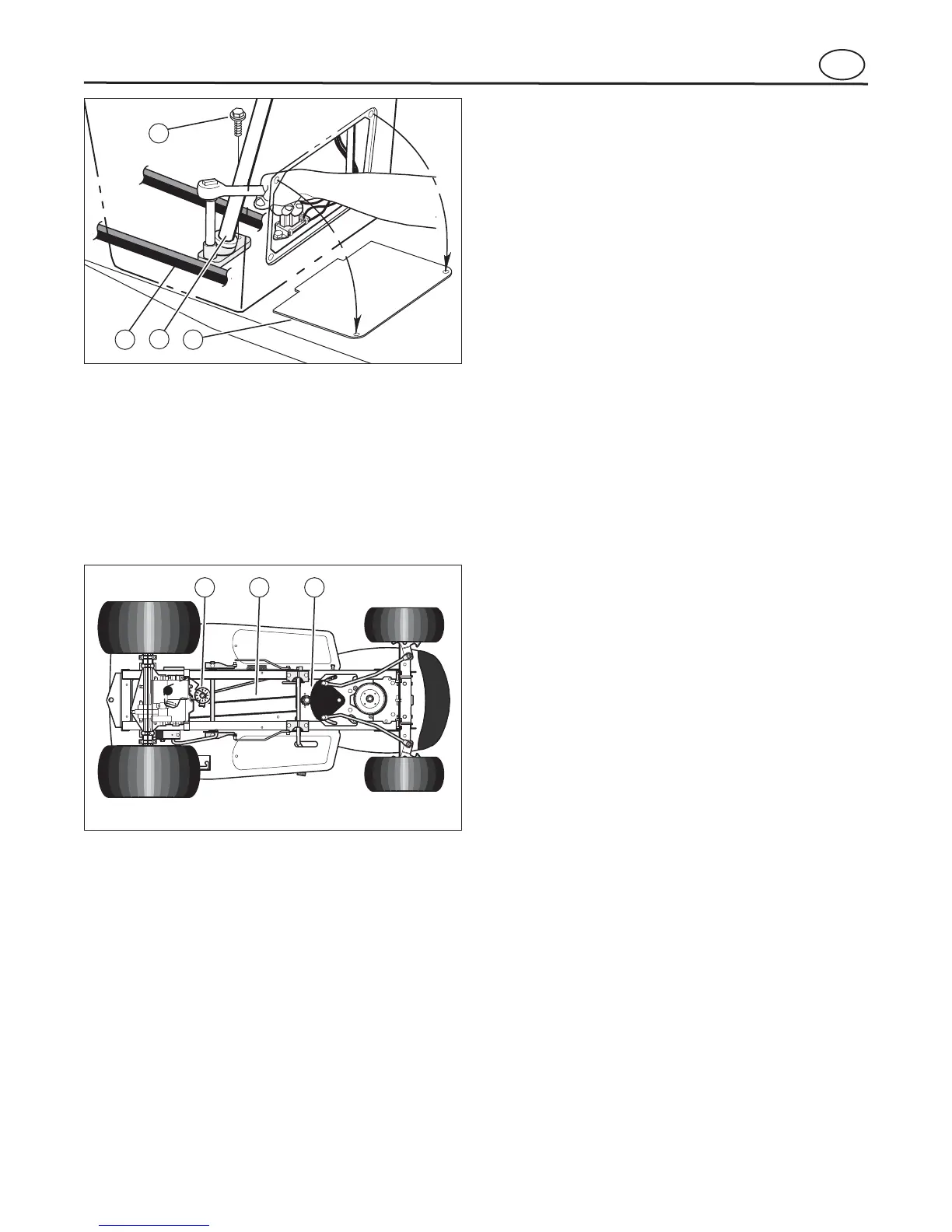

Figur 20
2
1 3
Figur 21
