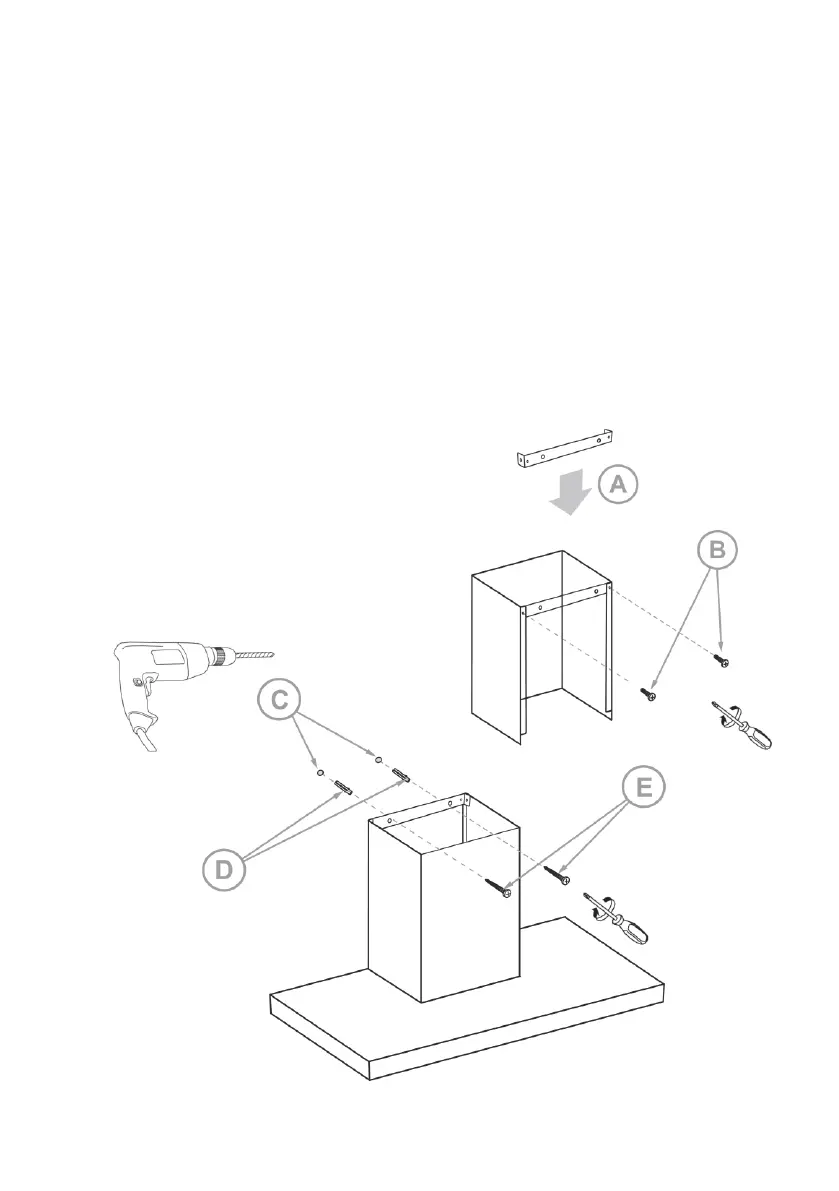

2. Instalação dos suportes da chaminé (primeira seção)
A chaminé da coifa é composta por duas peças, que são inseridas uma
dentro da outra para se adaptarem à altura entre o teto e o corpo principal
da coifa.
a) Fixe o suporte A com os parafusos métricos roscados B no primeiro
troço da chaminé (aquela sem grelha de ventilação).
b) Encaixe o primeiro troço da chaminé no corpo principal do exaustor,
certificando-se de que está bem encaixado.
c) Marque os dois orifícios C do suporte da chaminé.
d) Faça dois furos de 10 mm Ø nas marcas C.
e) Insira os plugues fornecidos D.
f) Coloque o primeiro troço da chaminé com o suporte e fixe-o à parede
com os parafusos E fornecidos.
