2. Installation des supports de cheminée (première section)
La cheminée de la hotte aspirante est composée de deux pièces, qui sont
insérées l'une dans l'autre pour s'adapter à la hauteur entre le plafond et le
corps principal de la hotte aspirante.

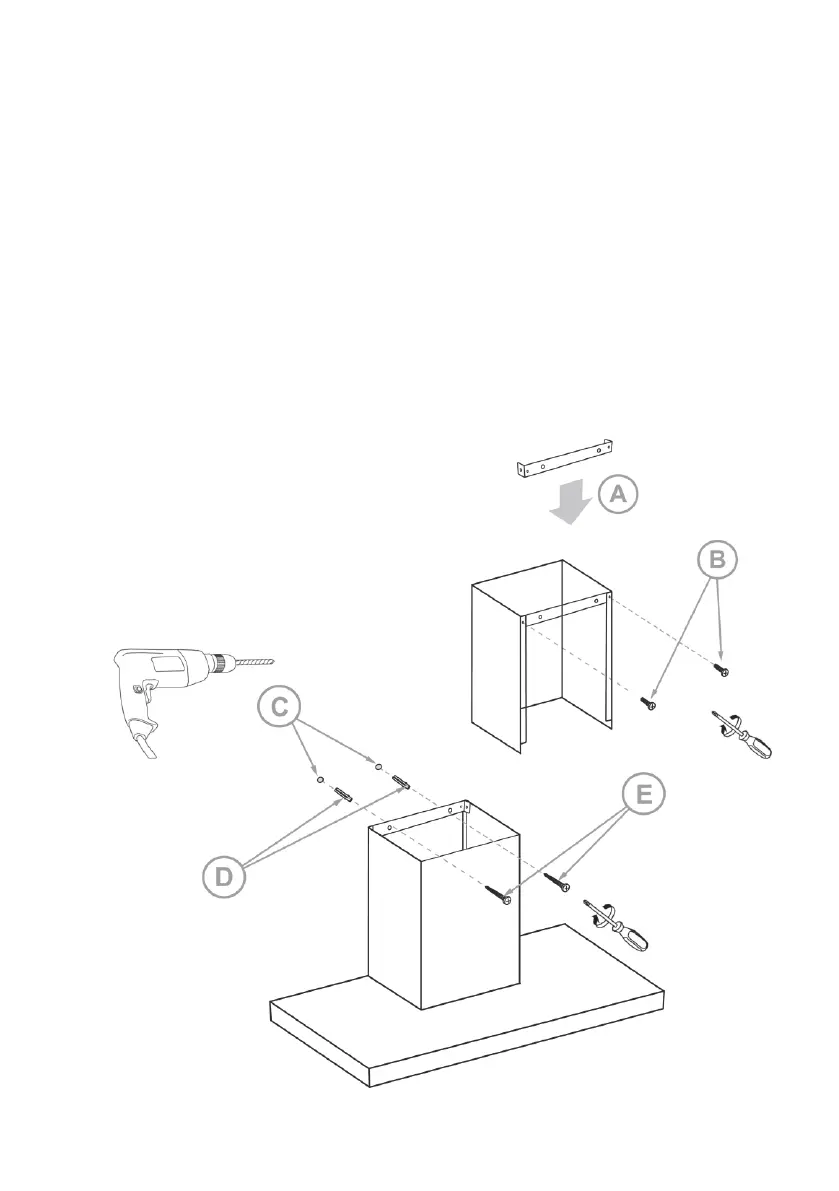

a) Fixez le support A à l'aide des vis filetées métriques B à la première
section de la cheminée (celle sans grilles de ventilation).
b) Insérez la première section de la cheminée dans le corps principal de
la hotte aspirante, assurez-vous qu'elle est correctement installée.
c) Marquez les deux trous C du support de cheminée.
d) Percez deux trous Ø 10 mm aux marques C.
e) Insérez les fiches fournies D.
f) Placer la première section de la cheminée avec le support et la fixer au
mur à l'aide des vis E fournies.
