2. Installazione dei supporti camino (prima sezione)
Il camino della cappa aspirante è composto da due pezzi, che si
inseriscono uno dentro l'altro per adattarsi all'altezza tra il soffitto e il corpo
principale della cappa aspirante.

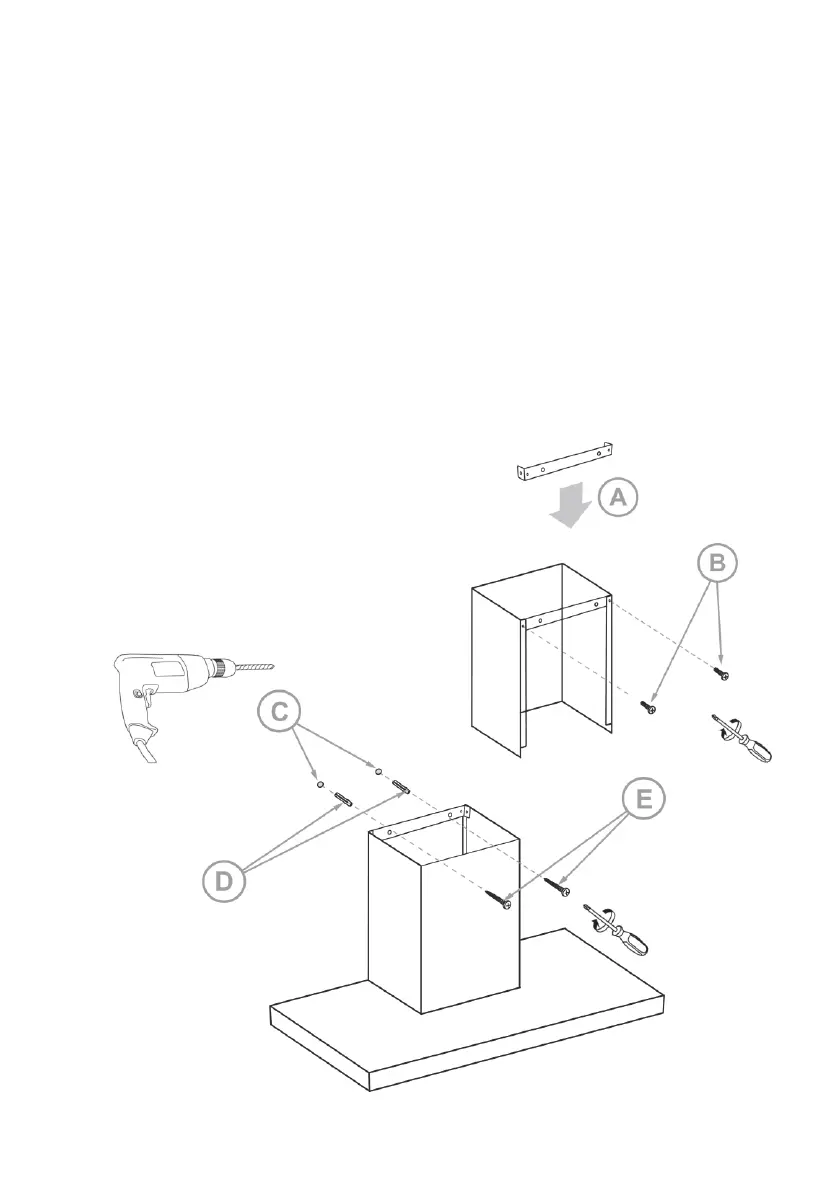

a) Fissare la staffa A utilizzando le viti filettate metriche B al primo tratto
del camino (quello senza griglie di aerazione).
b) Inserire la prima sezione del camino nel corpo principale della cappa
aspirante, assicurandosi che sia correttamente montata.
c) Segnare i due fori C della staffa camino.
d) Praticare due fori Ø 10 mm nei segni C.
e) Inserire i tappi in dotazione D.
f) Posizionare il primo tratto di canna fumaria con il supporto e fissarlo al
muro utilizzando le viti E in dotazione.
