• Il contametri deve essere posizionato in modo che il display sia facilmente leggibile e non
esposto ai raggi solari.
• La parte posteriore del contametri deve essere protetta dal contatto di acqua o di umidità.
• Lo strumento può essere fissato su plance di qualsiasi spessore. Le viti per il fissaggio devono
essere autofilettanti con un diametro di 3,5 mm (~9/64”) e aventi una lunghezza massima pari a
10 mm più lo spessore della plancia.
• Nella parte posteriore, alla plancia, vi deve essere uno spazio minimo pari a 35 mm (~1”3/8).
Inoltre, deve essere presente un accesso per l’installazione e la manutenzione.

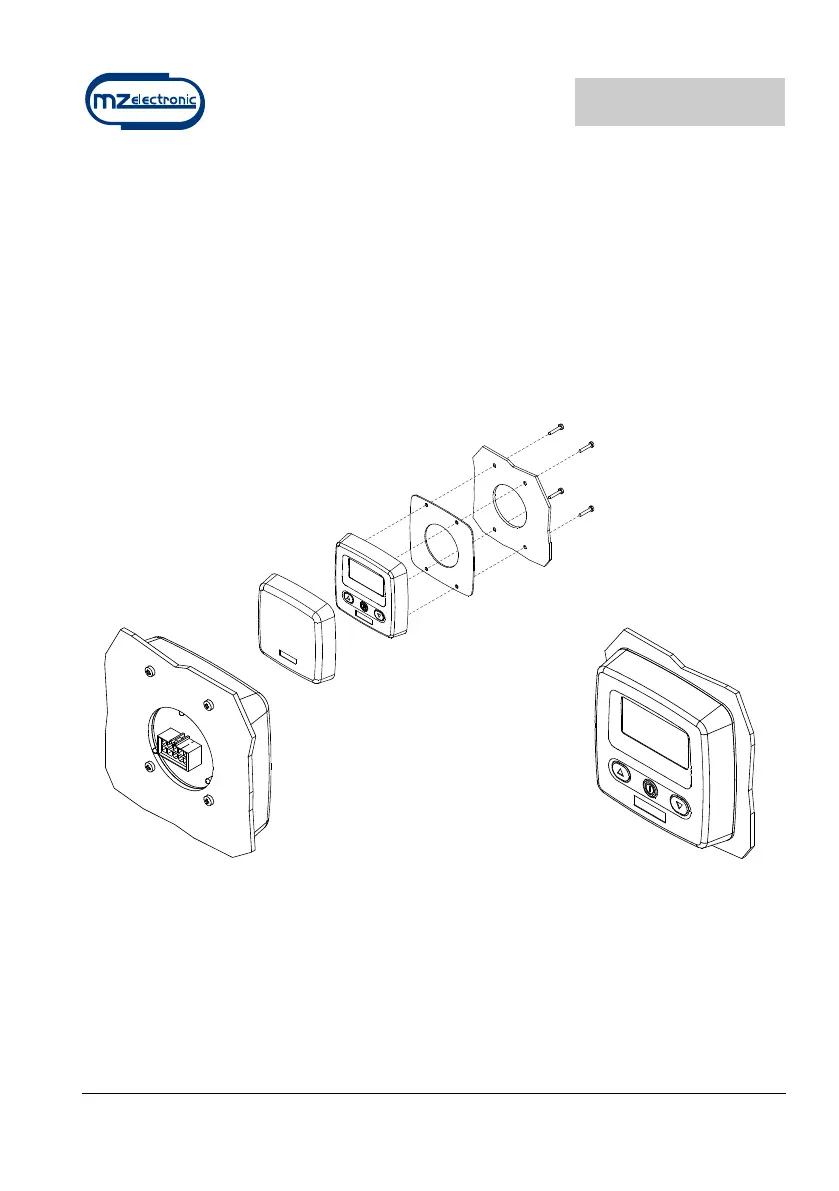

• Applicare la dima di foratura sulla plancia (vedi allegato) e praticare un foro del diametro di 30
mm (~ 1” 3/16) al centro della stessa, come indicato, e 4 fori da 4 mm (~5/32”) per le viti di
fissaggio del contametri. Tagliare con un tronchese i tre piolini posti sul lato posteriore dello
strumento, posizionare il contametri e fissarlo alla plancia serrando le quattro viti. Qualora sulla
plancia sia già presente un foro da 54 mm (2”1/8) non occorre tagliare i piolini posteriori.
• La guarnizione deve essere interposta tra il contametri e la plancia.
• Per il collegamento elettrico seguire le indicazioni dello schema allegato. I cavi devono avere
una sezione minima di 1,5 mm².
• Montare un fusibile di protezione rapido da 4 A (ampere) sul cavo + della batteria. Non utilizzare
per l’alimentazione la tensione proveniente dal gruppo batterie motori.
• Lo strumento risponde agli standard EMC (EN55022) e deve essere posizionato a una distanza
di:
− 30 cm (~1 Ft) dalla bussola;
− 50 cm (~1,5 Ft) da apparecchi radio;
− 2 metri (~6,5 Ft) da apparecchi radiotrasmettenti;
− 2 metri (~6,5 Ft) dal fascio radar.
