Funcionamiento del receptor
• El receptor está dotado de 2/4 salidas relé con dos contactos comunes (ver esquema eléctrico); el contacto común se conecta al
polo positivo o negativo de la pila en función de la polaridad de la carga conectada.
• Para la protección de la carga en caso de cortocircuito se debe interponer un fusible de 3 A.
• A conectarse la alimentación del receptor se encienden el led verde LINE y después de 1 s el led rojo de la programación.
• El led rojo permanece encendido por unos 15 s y durante este lapso el receptor está habilitado para recibir el código de un nuevo
transmisor y guardarlo. Es posible guardar los códigos de hasta 5 transmisores simultáneamente; en caso de tener que guardar
los códigos de más de 5 transmisores, el receptor acepta el último código eliminando el que había recibido en primer término.
Cuando el led rojo está apagado no es posible ejecutar el procedimiento para guardar un nuevo TX.
• Al pulsar un botón en el transmisor se enciende el led amarillo correspondiente en el receptor y se acciona la respectiva salida.
Procedimiento de programación
• Después de haber alimentado el receptor cuando el led rojo está encendido proceder de la siguiente manera:
1. Encender el nuevo transmisor pulsando el botón ON.
2. Mantener pulsado el botón UP situado a la izquierda en la versión de 2 canales o abajo a la izquierda en la versión
de 4 canales.
3. Pulsar el botón PROG en el receptor.
4. Soltar el botón UP del transmisor.
5. Si el código ha sido reconocido el led parpadea cuatro veces consecutivas después de lo cual se apaga
confirmando así que se ha guardado el código del nuevo transmisor.
6. Verificar el correcto funcionamiento del nuevo transmisor.
• Para añadir un nuevo transmisor al radio control que ya está en uso, con el receptor encendido proceder de la siguiente manera:
• Pulsar y mantener pulsado el botón PROG en el receptor hasta que se encienda el led rojo y luego soltarlo.
• Repetir los pasos arriba indicados desde el punto 1.
Sustitución de las pilas
• Aflojar los 6 tornillos en la parte trasera del transmisor y quitar la parte posterior del armazón.
• Sustituir las pilas usando únicamente pilas alcalinas de 1,5 V tipo AAA. Respetar la polaridad; la inversión de las pilas no daña el
transmisor pero impide su funcionamiento.
• Colocar la tapa trasera y apretar los 6 tornillos de cierre.

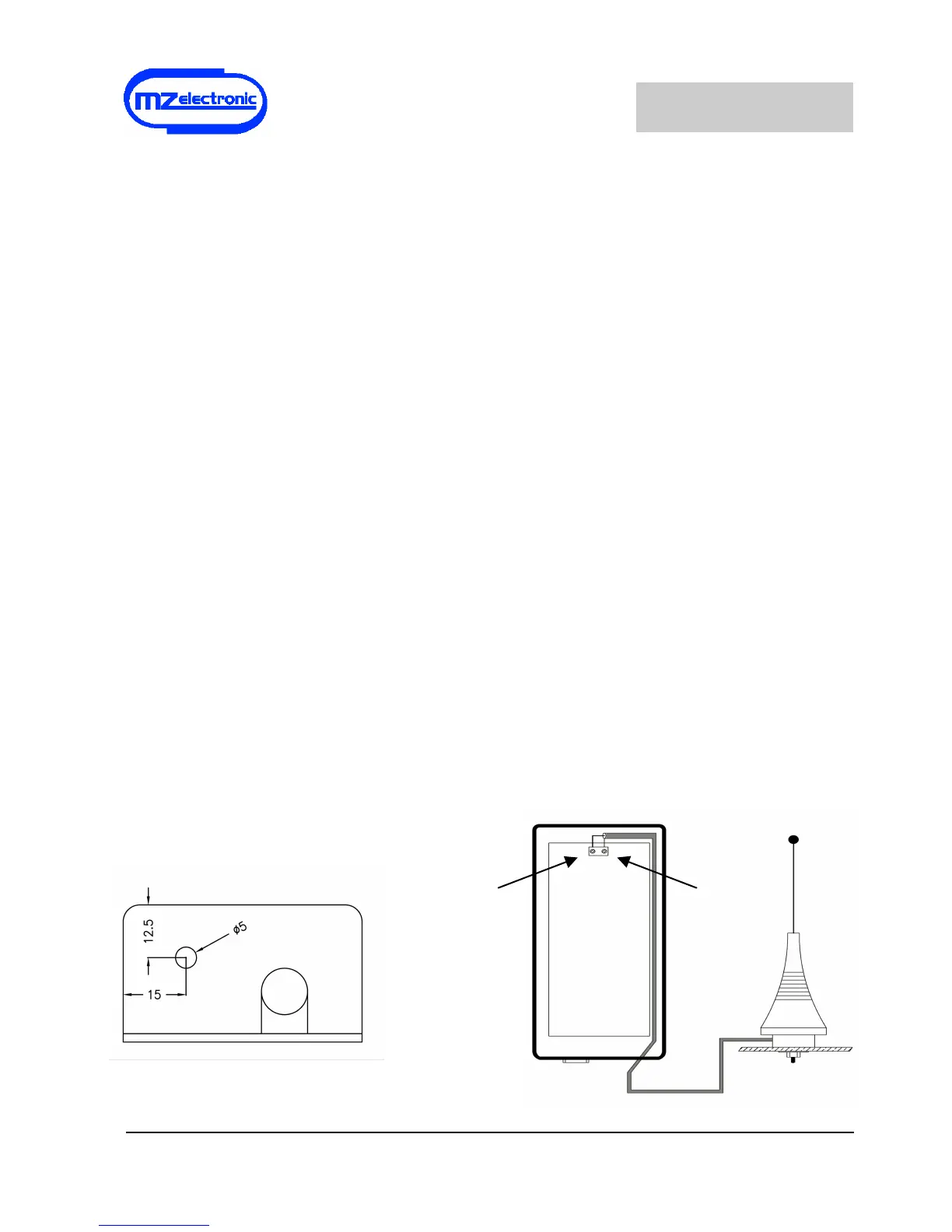

Conexión de la antena exterior opcional
• Practicar un agujero de 5 mm de diámetro en la parte inferior del receptor (a la derecha del agujero del cable de alimentación) tal
como se indica en figura 1.
• Abrir el receptor y quitar la antena interior de la respectiva regleta de bornes.
• Deslizar el cable de la antena exterior por el agujero practicado y conectarla a la regleta de bornes: el cable de par trenzado
apantallado debe conectarse al contacto derecho mientras que el conductor de la señal radio debe conectarse al contacto
izquierdo (Figura 2).
• Cerrar el receptor y fijar la antena al bastidor de la embarcación utilizando la arandela plana y la tuerca incluidas en el suministro.
