• Der Wechsel von einer Funktionstaste zur anderen (Up ↔ Down oder Left + Right) erfolgt mit einer festen Verzögerung von 1,5
Sek.; nicht entgegengesetzte Steuerungen können gleichzeitig benutzt werden (Up+Left, Up+Right, Down+Left, Down+Right in
der 4-Kanal-Ausführung).
• Der Sender schaltet sich 120 Sekunden nach dem letzten erteilten Befehl automatisch aus.
Funktionsweise des Empfängers
• Der Empfänger umfasst 2 bzw. 4 Relais mit zwei gemeinsamen Kontakten (siehe Schaltplan); der gemeinsame Kontakt wird an
den Plus- oder Minuspol der Batterie angeschlossen, je nach der Polarität der angeschlossenen Last.
• Zum Schutz der Last bei Kurzschluss eine 3°-Sicherung zwischenschalten.
• Bei Versorgung des Empfängers leichten die grüne Led LINE und nach 1 Sek. die rote Led der Programmierung auf.
• Die rote Led bleibt circa 15 Sek. eingeschaltet; in diesem Zeitraum kann der Empfänger den Code eines neuen Senders
empfangen und speichern. Es können insgesamt bis zu 5 Sender gespeichert werden. Werden mehr als 5 Sender gespeichert,
so akzeptiert der Empfänger den zuletzt erhaltenen Code und löscht den jeweils ersten. Wenn die rote Led ausgeschaltet ist,
kann kein neuer Sender gespeichert werden.
• Dem Druck auf eine Taste am Sender entspricht das Aufleuchten der gelben Led am Empfänger und die Ausgabe des
entsprechenden Ausgangssignals.
Programmierung
• Nach der Versorgung des Empfängers bei leuchtender roter Led wie folgt vorgehen:
1. Den neuen Sender durch Druck auf die Taste ON einschalten;
2. Die bei der 2-Kanal-Ausführung links und bei der 4-Kanal-Ausführung unten links befindliche Taste UP gedrückt
halten;
3. Taste PROG am Empfänger drücken;
4. Taste UP am Sender loslassen.
5. Wurde der Code erkannt, so blinkt die Led vier Mal nacheinander und erlischt dann. Damit ist der neue Sender
gespeichert.
6. Korrekte Funktionsweise des neuen Senders überprüfen.
• Um einen neuen Sender zur bereits in Gebrauch befindlichen Fernsteuerung hinzuzufügen, bei eingeschaltetem Empfänger wie
folgt vorgehen:
• Taste PROG am Empfänger drucken und festhalten, bis die rote Led aufleuchtet. Taste loslassen.
• Die obigen Schritte ab Punkt 1 wiederholen.
Ersatz der Batterien
• Die 6 Schrauben an der Ruckseite des Senders losschrauben und den rückwärtigen Teil des Gehäuses entfernen;
• Batterien unter ausschließlicher Verwendung von 1,5 V Alkali-Batterien vom Typ AAA ersetzen. Auf die richtige Polung achten;
bei verkehrtem Einlegen nimmt der Sender keinen Schaden, funktioniert jedoch nicht.
• Hinteren Deckel wieder anbringen und die 6 Befestigungsschrauben wieder anschrauben.
Anschluss der externen Antenne (Option)

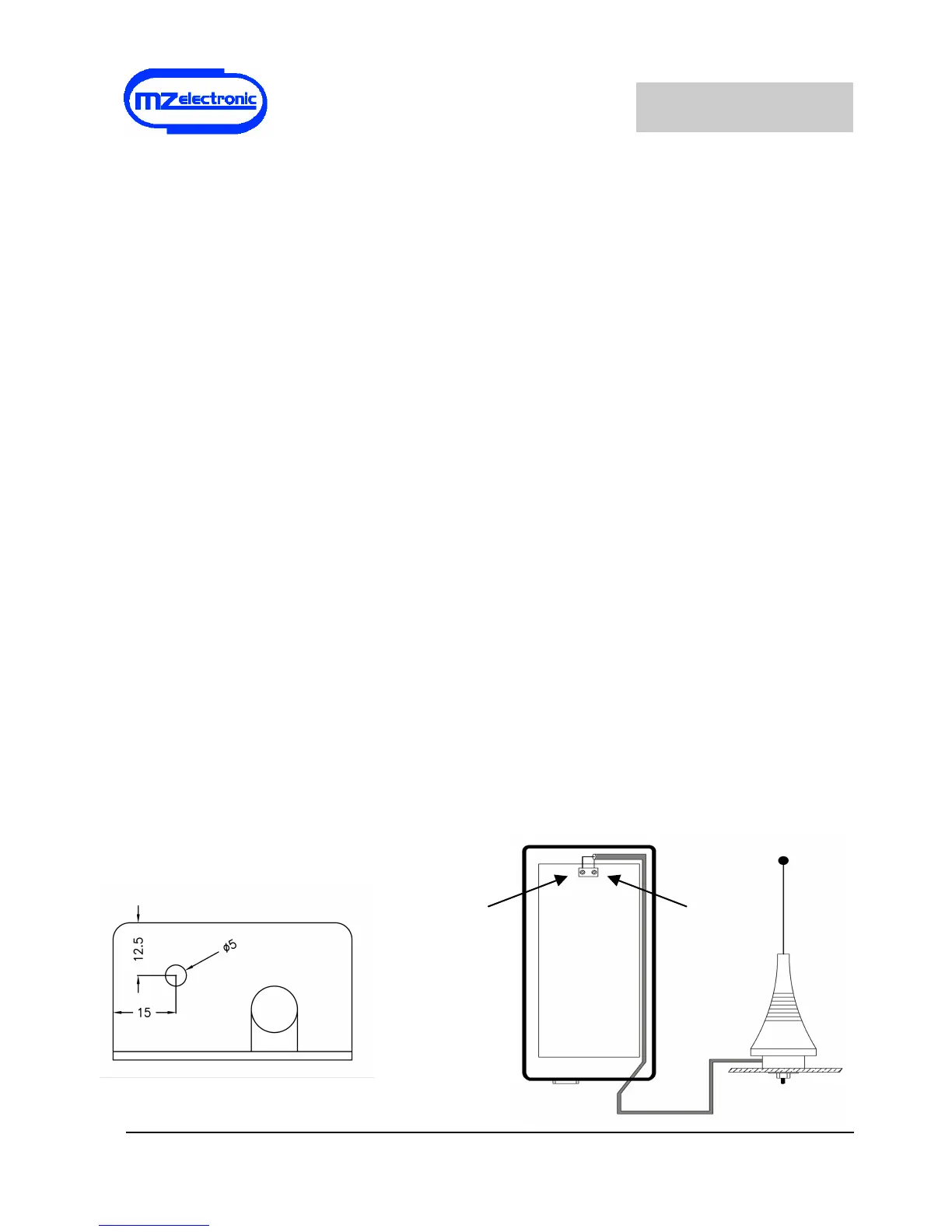

• Eine Bohrung mit 5 mm Durchmesser im unteren Teil des Empfängers ausführen (rechts von der Bohrung des
Versorgungskabels), wie in Abbildung 1 dargestellt.
• Empfänger öffnen und die interne Antenne aus ihrer Klemmenleiste entfernen.
• Das Kabel der externen Antenne durch die neue Bohrung führen und an der Klemmenleiste anschließen: das Schirmgeflecht des
Kabels wird am rechten Kontakt angeschlossen, und der Funksignalleiter am linken Kontakt (Abbildung 2):
• Empfänger schließen und die Antenne unter Verwendung der mitgelieferten flachen Unterlegscheibe und Mutter am
Bootsrahmen befestigen.
