NAIM NAPSA - Page 22

F4
entrée sect-
eur et fusible

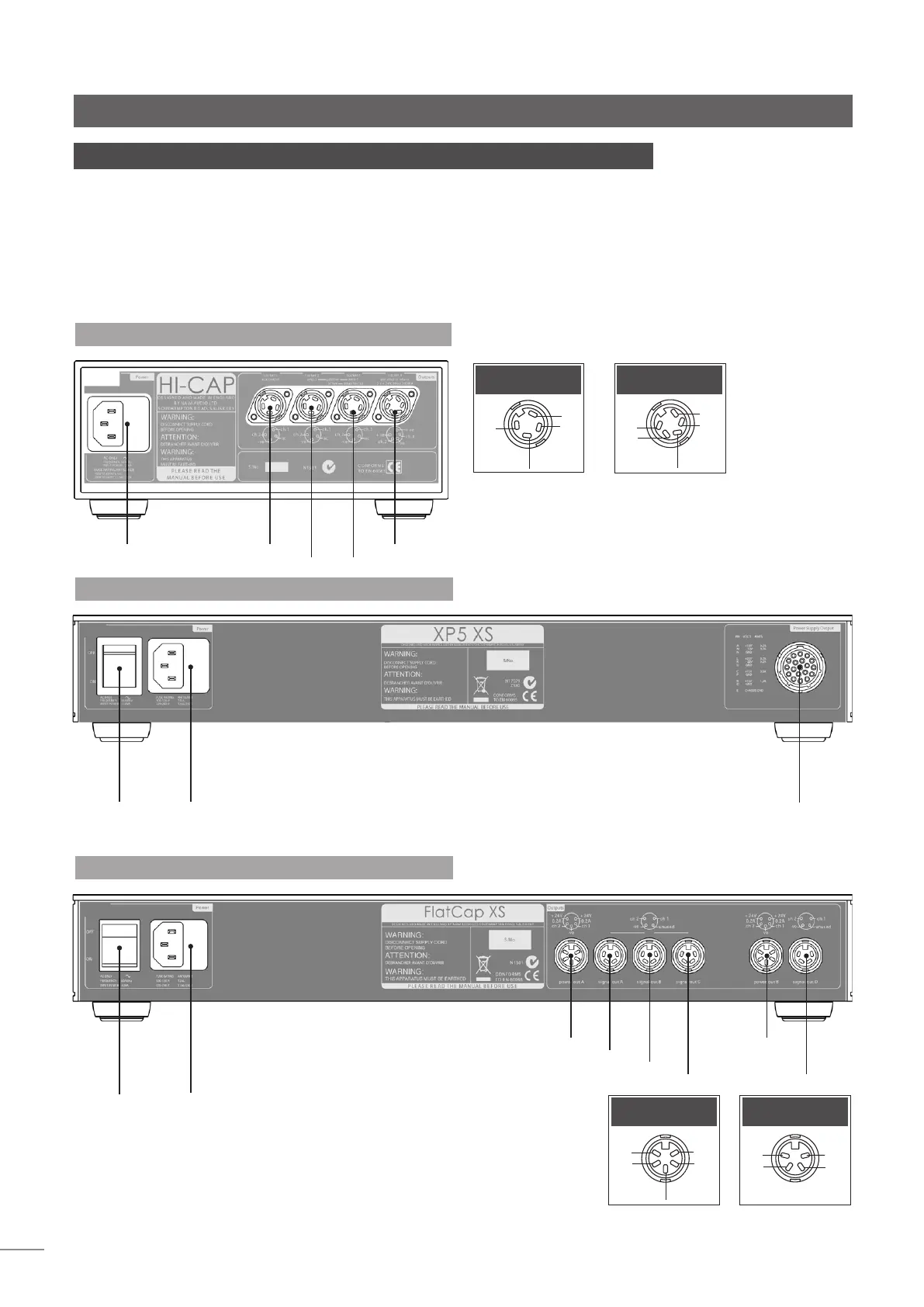

5.1 Arrière HiCap
prise 1
prise 2
prise 3
prise 4
ch2
-ve
ch1
nc
Prises 1, 2 et 3
+ve
-ve
+ve
ch1
ch2
Prise 4
5 Installation de l’alimentation
Les alimentations doivent être installées sur un bâti prévu à cet effet, sur le lieu de leur

couper les amplificateurs de puissance et à réduire le volume du préamplificateur avant
de mettre les alimentations sous tension. Pour le diagramme de connexion, consultez le
manuel d’utilisation approprié à chaque produit.

que la surface sur laquelle elles vont être placées peut supporter leur poids.
entrée secteur
et fusible
5.3 Arrière FlatCap XS
interrup-
teur
ch2
ch1
nc
-ve
Sortie Sig.
A, B, C et D
+ve
-ve
+ve
ch1
ch2
Sortie Alim.
A et B
Alimentations HiCap, XP5 XS, et FlatCap XS
Sortie Alim. A
Sortie Sig. A
Sortie Sig. B
Sortie Sig. C
Sortie Alim. B
Sortie Sig. D
entrée
secteur
et fusible
5.2 Arrière XP5 XS
interrup-
teur
sortie d’alimentation multiple
Note: Le XP5 XS peut être utilisé pour alimenter les CDS3,
CDX2, HDX, DAC, NDX et ND5 XS. Il ne peut pas être utilisé
pour alimenter le CD555.
