design D. D’URBINO P.LOMAZZI coll. CASATI
QUASAR
• Fissare i piani laterali, orientandoli come mostrato in FIG.X, senza stringere le viti B Ø8x115mm.
MONTAGGIO CRISTALLI
• Prima di procedere al montaggio collocare la struttura del tavolo nella posizione desiderata e agendo sui piedini regolabili assicurarsi con l’ausilio di
una livella che tale struttura sia in orizzontale.
• Per montare i cristalli assicurarsi prima di tutto che il pignone 1 si trovi nella posizione di apertura manuale FIG.I (solo per la versione a motore)
• Avvitare la contro piastra al piano centrale orientandola come mostrato in FIG.V-VI con le quattro viti A Ø6x12mm.
• Inserire le due molle negli appositi fori della piastra ottonata.
• Inserire i perni del piano centrale negli appositi fori della piastra ottonata.
• Aprire il tavolo. FIG.III-IV
Ø8x115mm
B
b
a
b>a

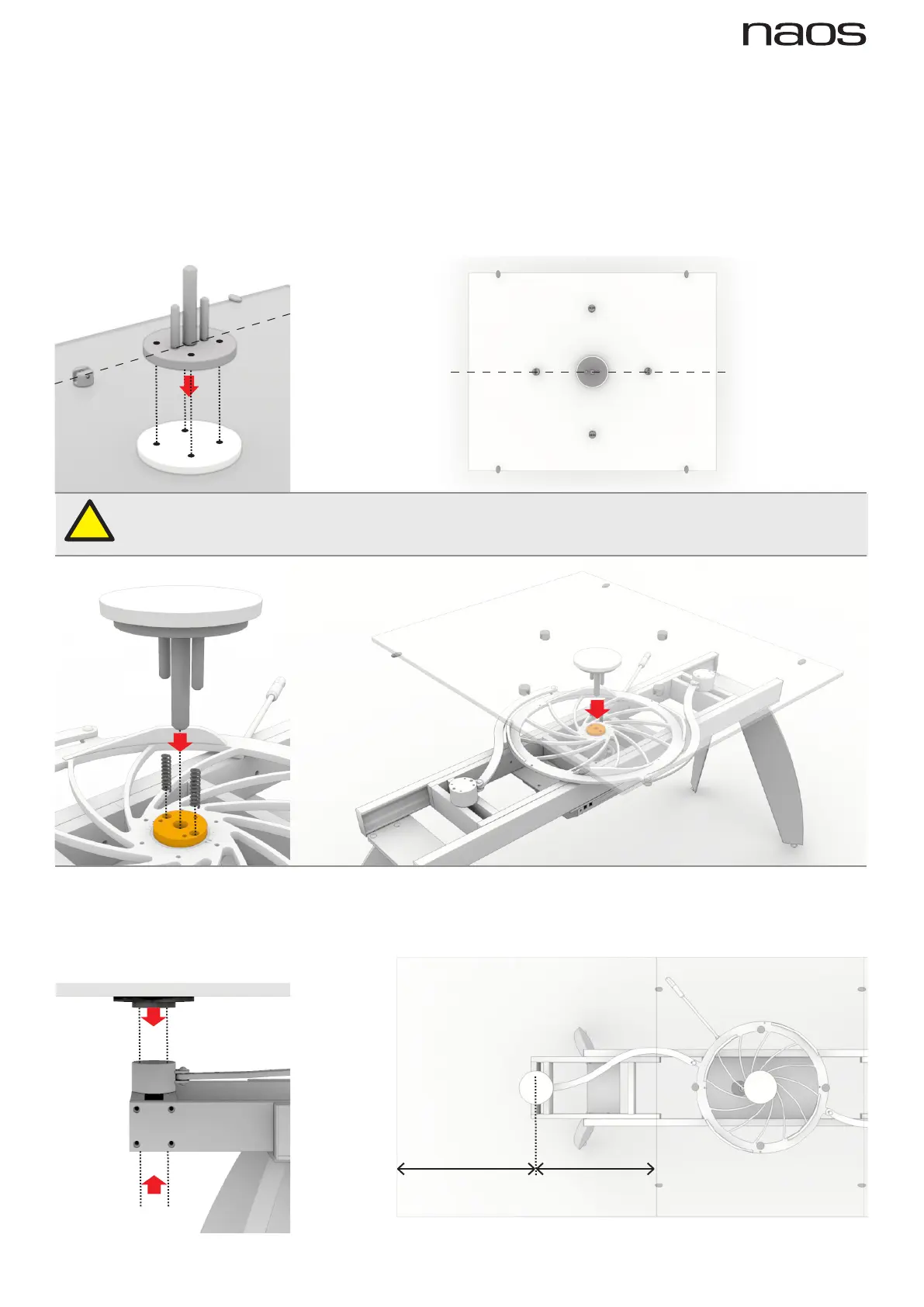

ATTENZIONE! ORIENTARE IL PIANO CENTRALE IN MODO CHE I MARCATORI (X) POSTI SUL
FORO DELLA PIASTRA OTTONATA E SUL PERNO CORTO COMBACINO.
!
X
X
FIG.IX FIG.X
FIG.V FIG.VI
FIG.VII FIG.VIII
A
Ø6x12mm
